Uch stantsiyali plastik termoformlash mashinasining ishlash jarayoni

Keling, LITAI tomonidan taqdim etilgan TTF-700A uch stantsiyali plastik termoformlash mashinasini qisqacha tanishtiramiz. Oldingi oddiy vakuum mashinalari bilan solishtirganda, TTF-700A to'liq avtomatik plastmassadan yasalgan mashina bo'lib, u varaqni yuklash, varaqni tashish, isitish, shakllantirish, kesish, yig'ish va qayta o'rashni o'z ichiga oladi. TTF-700A yakuniy mahsulotlari oziq-ovqat idishi, tuxum tepsisi, ko'chat plitasi, plastinka, kofe qopqog'i va boshqalar kabi keng qo'llaniladigan mahsulotlarga ega bo'ladi.

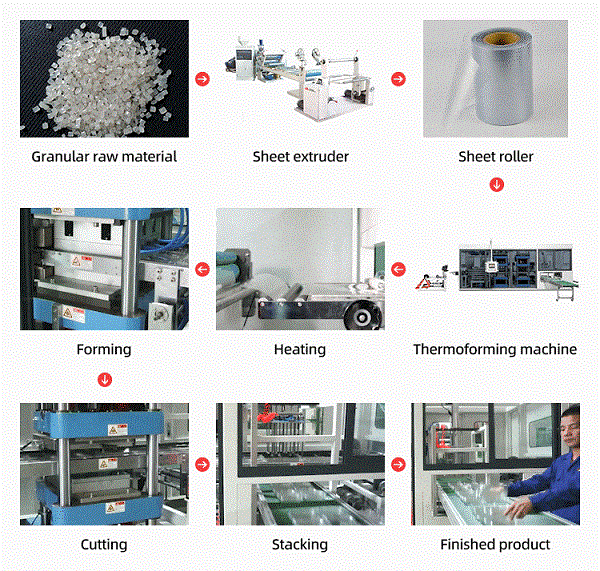

TTF-700A uch stantsiyali plastik termoformlash mashinasining ish oqimi

№ 1 - TTF-700A ning varaq yuklagichi

1, Avtomatik yuklang, inson resurslari narxini pasaytiring;

2, varaqni ijobiy o'tkazish, tashish servo motorining yukini kamaytirish;

3、Yaqinlik kalitini aqlli boshqarish, juda tez uzatish orqali varaqning yiqilishidan xalos bo'lish;

4, Ikki tomonlama stantsiyalar, katta diametrli, varaqni almashtirish chastotasini kamaytiradi, ishlab chiqarish samaradorligini oshiradi.

№ 2 - TTF-700A ning tashish qismi

1, Alyuminiyning hidoyat rayi sovutilgan suvga to'la bo'lib, isitiladigan qatlamni samarali sovutishi mumkin, bu esa barqaror tashishga olib keladi.

2, Ixtisoslashgan darajaga ega tishli zanjir teshishni ancha osonlashtiradi, maxsus material bilan - 65Mn uni kuchliroq va bardoshli qiladi.

3、Sozlanishi mumkin bo'lgan kenglik va segmentli zanjir, bu varaq kengligining kengroq diapazoniga mos keladi va isitish natijasida yuzaga keladigan varaqning sarkması muammosini hal qiladi.

4, Servo vosita tomonidan boshqariladi, aniq va samarali.

No 3 - TTF-700A ning isitish qismi

1, Germaniyaning Elstein markali isitish plitkalarini, mukammal izolyatsiyalash ko'rsatkichlarini va isitish samaradorligini qabul qiling, bu vaqt va energiyani tejashga olib keladi. (Tezlikni 50% dan ko'proq oshirish va energiyani 30% dan ko'proq tejash). Bunga asoslanib, haqiqiy quvvat iste'moli nominal quvvatning taxminan 30% ni tashkil qiladi, bu ajoyib va hayratlanarli.

2, Pechka uzunligi shakllanish maydonining kengligidan 4 baravar uzunroqdir, shuning uchun varaq ma'lum bir plastifikatsiya vaqtida uzoqroq masofani bosib o'tishi mumkin, natijada chiqishni yaxshilash uchun tezlikni yaxshilaydi.

3, Optimallashtirilgan isitish plitkalari sxemasiga ega pechning ikki qatlamiga bo'linib, choyshabni to'liq va teng ravishda isitadi.

4 、 Butun pechka 44 ta alohida haroratni nazorat qilish blokiga bo'lingan, har bir mahsulotning varag'i mukammal plastiklashtirilganligini ta'minlash uchun aniqlik 1 daraja Selsiyda nazorat qilinadi.

5, Plitaning isitish plitasiga tushishi va yong'inga olib kelishining oldini olish uchun himoya temir to'r bilan qoplangan, xavfsiz va ishonchli bo'ling.

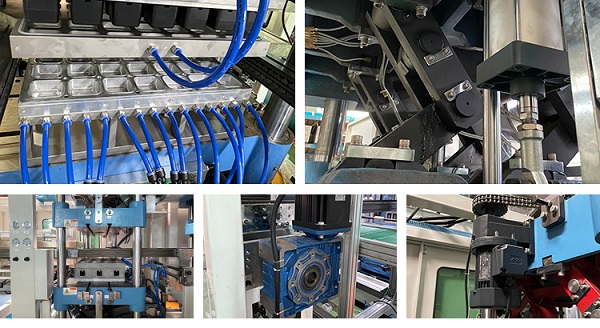

№4 - TTF-700A ni shakllantirish stantsiyasi

1, Qo'llab-quvvatlash uchun to'rtta ustunli (40Cr shteel) tuzilishini va yo'naltirish uchun yagona qolip plitalarini (TQ-600 po'lat) qabul qiling, bu bizning shakllantirish stantsiyamizni kuchliroq va barqaror qiladi, zarbani singdirish va aşınmaya bardoshli qiladi.

2, Bizda shakllantirish stantsiyasida to'rtta bufer tsilindr mavjud, bu varaqning silliq ishlashini ta'minlash uchun qisish zarbasini kamaytiradi.

3, Qo'llanma plitasi orasidagi parallellik noto'g'ri hizalamasi 0,05 mm dan kam, qolip uchun esa 0,03 mm dan kam, sanoatning o'rtacha qiymatidan ancha past. Shunday qilib, bizning shakllantirish mahsulotimiz hajmi aniqroq bo'ladi, pastki qismi yanada mukammal bo'ladi.

4, Ulanish mexanizmi aşınmaya bardoshli po'latdan yasalgan butalarni qabul qiladi, ko'proq og'irlik qiladi, aniqroq aylanadi. Nosimmetrik tebranish mashinaning parallel ishlashini ta'minlaydi, to'rtta ustunning ko'ndalang ishqalanishiga yo'l qo'ymaslik va mashinaning uzoq umr ko'rishini ta'minlaydi.

5, Tez o'zgartirishni amalga oshirish, ko'proq vaqt va mehnatni tejash uchun toymasin temir yo'l va qo'llab-quvvatlovchi bar bilan jihozlangan qolipni o'zgartirishning yordamchi mexanizmi.

6, Yuqori quvvatli servo vosita, o'ta aniqlik, yuqori samaradorlik va past shovqin bilan boshqariladi.

7, Ma'lum miqdorda va vaqt bilan aqlli moylash, shuning uchun mashina uzoq umr va barqaror bo'lishi mumkin.

8, Qolib bo'shlig'ida sovutish suvi mavjud bo'lib, u sovutish tezligini tezlashtiradi va qolipdan tushirishni osonlashtiradi.

9, Ish nazariyasi pastiv va salbiy bosimning ba'zi neylon vilkalar tomonidan qolipni mustahkamlashga yordam beradigan kombinatsiyasi bo'lib, bu mahsulot ishlab chiqarishning yanada kuchli qobiliyatiga ega bo'ladi.

10, Yuqori va pastki stantsiya avtomatik, tez va qulayroq sozlanishi mumkin.

11, Eksantrik g'ildirak konstruktsiyasini bir chetga surib qo'ying, ko'rinadigan yugurish, oson parvarishlash.

№5 - TTF-700A ning zarba stansiyasi

1, Qo'llab-quvvatlash uchun to'rtta ustunli (40Cr shteel) tuzilishini va yo'naltirish uchun yagona qolip plitalarini (TQ-600 po'lat) qabul qiling, bu bizning zımba stantsiyamizni yanada kuchli va barqaror qiladi, zarbani singdirish va aşınmaya bardoshli qiladi.

2, Eksantrik g'ildirak konstruktsiyasini bir chetga surib qo'ying, ko'rinadigan yugurish, oson parvarishlash.

3、Bizda zımba stantsiyasida to'rtta bufer tsilindr mavjud bo'lib, bu varaqning silliq ishlashini ta'minlash uchun qisish zarbasini kamaytiradi.

4, Qo'llanma plitasi orasidagi parallellik noto'g'riligi 0,05 mm dan kam, qolip uchun esa 0,03 mm dan kam, sanoatning o'rtacha qiymatidan ancha past. Bu teshiklarning joylashishini aniqroq qiladi va mahsulot ancha yaxshi ko'rinadi. Va zımba pichog'ini uzoq umr ko'radi.

5, Ma'lum miqdorda va vaqt bilan aqlli moylash, shuning uchun mashina uzoq umr va barqaror bo'lishi mumkin.

6、Yuqori quvvatli servo drayver, bu yuqori zarba kuchi va ancha yaxshi mahsulotlarni yaratadi.

7, Tez o'zgartirishni amalga oshirish, ko'proq vaqt va mehnatni tejash uchun toymasin temir yo'l va qo'llab-quvvatlovchi bar bilan jihozlangan qolipni o'zgartirishning yordamchi mexanizmi.

8, Ulanish mexanizmi aşınmaya bardoshli po'latdan yasalgan butalarni qabul qiladi, ko'proq og'irlik qiladi, aniqroq aylanadi. Nosimmetrik tebranish mashinaning parallel ishlashini ta'minlaydi, to'rtta ustunning ko'ndalang ishqalanishiga yo'l qo'ymaslik va mashinaning uzoq umr ko'rishini ta'minlaydi.

9、Ish stantsiyasi nafaqat avtomatik ravishda yuqoriga va pastga sozlanishi, balki to'qnashuvga qarshi funksiyaga ega bo'lgan ish stantsiyalari o'rtasida ham sozlanishi mumkin, ularning ikkalasi ham butun ish stantsiyasini yanada qulay, tezroq va xavfsizroq qiladi.

10, Alohida zımba pichog'i, uni almashtirish oson, arzon.

№6 - TTF-700A kesish stantsiyasi

1, Qo'llab-quvvatlash uchun to'rtta ustunli (40Cr shteel) tuzilishini va yo'naltirish uchun yagona qolip plitalarini (TQ-600 po'lat) qabul qiling, bu bizning shakllantirish stantsiyamizni kuchliroq va barqaror qiladi, zarbani singdirish va aşınmaya bardoshli qiladi.

2, Qo'llanma plitasi orasidagi parallellik noto'g'ri hizalamasi 0,05 mm dan kam, qolip uchun esa 0,03 mm dan kam, sanoatning o'rtacha qiymatidan ancha past. bu mahsulotlarni kesishni yanada aniq va mukammal qiladi.

3、Ish stantsiyasi nafaqat avtomatik ravishda yuqoriga va pastga sozlanishi, balki to'qnashuvga qarshi funksiyaga ega bo'lgan ish stantsiyalari o'rtasida ham sozlanishi mumkin, ikkalasi ham butun ish stantsiyasini yanada qulay, tezroq va xavfsizroq qiladi.

4, Qolib pichog'i isitish yo'riqnomasi plitasi bilan isitiladi, bu mahsulotni kesishni osonlashtiradi va qirrasi yanada mukammaldir.

5, Xavfsiz va ishonchli isitish yo'riqnomasi plastinkasida haddan tashqari issiqlik signalizatsiyasi funktsiyasi (90 ° C).

6、Yuqori quvvatli servo vosita, mukammal kesishni ta'minlash uchun kesish chizig'i 12 metrga yetishi mumkin bo'lgan kuchli kesish kuchiga ega.

7, Harakatlanuvchi pichoq joylashishni aniqlash funktsiyasiga ega, bu mahsulotni kesishni yanada aniqroq qiladi.

8, Aqlli soqol tizimi ma'lum miqdorda va vaqt bilan yog'lanishi mumkin, bu esa mashinaning uzoq umr va barqarorligini ta'minlaydi.

9, Tez o'zgartirishni amalga oshirish, ko'proq vaqt va mehnatni tejash uchun toymasin temir yo'l va qo'llab-quvvatlovchi bar bilan jihozlangan qolipni o'zgartirishning yordamchi mexanizmi.

10, bizda zımba stantsiyasida to'rtta bufer tsilindr mavjud, bu varaqning silliq ishlashini ta'minlash uchun qisish zarbasini kamaytiradi.

11, Eksantrik g'ildirak konstruktsiyasini bir chetga surib qo'ying, ko'rinadigan yugurish, oson parvarishlash.

12, Ulanish mexanizmi aşınmaya bardoshli po'lat vtulkalarni qabul qiladi, ko'proq og'irlik qiladi, aniqroq aylanadi. Va nosimmetrik tebranish mashinaning parallel ishlashini ta'minlaydi, to'rtta ustunning ko'ndalang ishqalanishiga yo'l qo'ymaslik va mashinaning uzoq umr ko'rishini ta'minlaydi.

№7 - TTF-700A yig'ish stantsiyasi

1, pastga surish stacking turini qabul qiling, bu ko'pgina mahsulotlarning talablariga javob berish uchun iqtisodiy.

2, Stacking servo vosita tomonidan boshqariladi, aniqroq va samaraliroq qiladi.

3 、 olinadigan va almashtiriladigan tashish tasmasi bilan jihozlangan, samarali va qulay.

4, Turli xil mahsulotlarning ehtiyojlarini qondirish uchun almashtiriladigan so'rg'ichli qurilma.

5, Stacking shovqinini kamaytirish uchun bir nechta susturucu qurilmalar bilan jihozlangan.

6, alyuminiy so'ruvchi tayoq, engil va bardoshli.

PLC

1, Do'stona interaktiv interfeys, uni ishlatish oson.

2, Katta xotira, katta mahsulot ma'lumotlarini saqlash talablariga javob berish uchun.

3, Mahsulot ma'lumotlari saqlanadi va bitta asosiy funktsiya orqali o'qiladi, oson ishlaydi.

4, Harakatlanuvchi sensorli ekran operatsiyani moslashuvchan va qulay qiladi.

5, Yuqori integratsiya, ma'lumotlarni vizualizatsiya qilish, boshqarish oson.

TTF-700A uchta stantsiyali plastik termoformlash mashinasi yetkazib beruvchi - LITAI

LITAI MACHINERY Co., Ltd. 2001 yilda tashkil etilgan bo'lib, avtomatik ko'p stantsiyali plastik termoformlash mashinasi, plastik stakan ishlab chiqarish liniyasi, BOPS plastik termoformlash mashinasi, qolip, PET plitasi ekstruderi va ko'p qatlamli PP / PS varag'i professional ishlab chiqaruvchisi Biz manbamiz. ishlab chiqarish, ilmiy-tadqiqot, ishlab chiqarish va sanoat va savdoni birlashtiradigan ishlab chiqaruvchi. Yangi va eski mijozlarni maslahatlashish uchun xush kelibsiz!
