Home / Kubok mashinasi seriyasi
Kubok mashinasi seriyasi
Sanoat va savdoni ishlab chiqarish va sotish
  • YoRDIMCHI UShBULAR
    Chiller 15F

    Sovutgich: R22

    Sovutish ventilyatori: 0,55kv*2

    Suv idishining hajmi: 150 l

    Nominal quvvat: 13,6 kVt

    Quvvat manbai: 3PH-380V/50Hz

    Hajmi: L1500xW850xH1450mm

    Og'irligi: 750 kg

  • YORDAMCHI UShBULAR

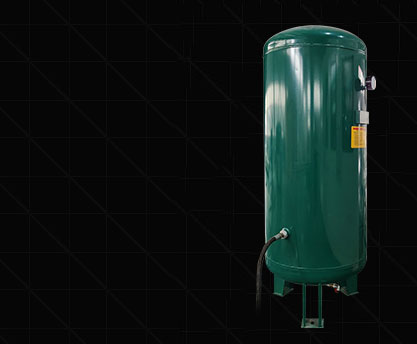

    Havo idishi 1 m³

    Hajmi: 1,0 m³

    Bosim: 0,8Mpa

    Dizayn harorati: 150 ℃

    Umumiy balandligi: 2400 mm

    Ichki diametri: 800 mm

    Quvvat valfi interfeysi: Rp 11/2

    Drenaj valfi interfeysi: R 1/2

  • YORDAMCHI UShBULAR
    Havo kompressori
    -ressor
    TK-3.6

    Ish bosimi: 0,8Mpa

    Havo almashinuvi: 3,6 m³/min

    Dvigatel quvvati: 3PH-380V/50Hz

    Hajmi: 1150x900x1350mm

    Quvvat manbai: 3PH-380V/50Hz

    Sovutish usuli: havo bilan sovutilgan

    Yog 'miqdori: Taxminan 27L

ASOSIY TEXNIK PARAMETRE
Model
Shakllanish maydoni 750 x 480 mm 650 mm x 320 mm
Shakllanish chuqurligi (maks.) 125-180 mm 125-180 mm
Plitalar qalinligi 0,3-1,8 mm 0,3-1,8 mm
Shakllanish tezligi (maks.) 30 marta / min 25-30 marta / min
Havo bosimi 0,6-0,8 mpa 0,6-0,8 mpa
Havo iste'moli 3,0 m³/min 2,0 m³/min
Suv iste'moli 0,7 m³/soat 0,5 m³/soat
Varaq kengligi (maks.) 760 mm 650 mm
Tegishli varaq PP, PS, HIPS, PET, PVX, PLA va boshqalar. PP, PS, HIPS, PET, PVX, PLA va boshqalar.
Quvvatlantirish manbai AC 380V, 50Hz, uch fazali, to'rt simli AC 380V, 50Hz, uch fazali, to'rt simli
Ishlatilgan quvvat 98 kVt 69 kVt
Nominal quvvat 140 kVt 98 kVt
Jarayon Chiqindilarni qayta ishlashni isitish, shakllantirish va kesish Chiqindilarni qayta ishlashni isitish, shakllantirish va kesish
Hajmi L8500*W2200*H3100mm L6000*W2000*H2700mm
Og'irligi Taxminan 6,5 T Taxminan 5T
Model
Shakllanish maydoni
Shakllanish chuqurligi (maks.)
Plitalar qalinligi
Shakllanish tezligi (maks.)
Havo bosimi
Havo iste'moli
Suv iste'moli
Varaq kengligi (maks.)
Tegishli varaq
Quvvatlantirish manbai
Ishlatilgan quvvat
Nominal quvvat
Jarayon
O'lcham
Og'irligi
750 mm x 480 mm
125-180 mm
0,3-1,8 mm
30 marta / min
0,6-0,8 mpa
3,0 m³/min
0,7 m³/soat
760 mm
PP, PS, HIPS, PET, PVX, PLA va boshqalar.
AC 380V, 50Hz, uch fazali, to'rt simli
98 kVt
140 kVt
Chiqindilarni qayta ishlashni isitish, shakllantirish va kesish
L8500*W2200*H3200mm
Taxminan 6,5 T
750 mm x 480 mm
125-180 mm
0,3-1,8 mm
30 marta / min
0,6-0,8 mpa
3,0 m³/min
0,7 m³/soat
760 mm
PP, PS, HIPS, PET, PVX, PLA va boshqalar.
AC 380V, 50Hz, uch fazali, to'rt simli
98 kVt
140 kVt
Chiqindilarni qayta ishlashni isitish, shakllantirish va kesish
L8500*W2200*H3200mm
Taxminan 6,5 T
  • Yuqori xavfsizlik
  • Yuqori barqarorlik
  • Kam shovqin
  • Kam energiya
    iste'mol
  • Yuqori stavka
  • To'liq avtomatik

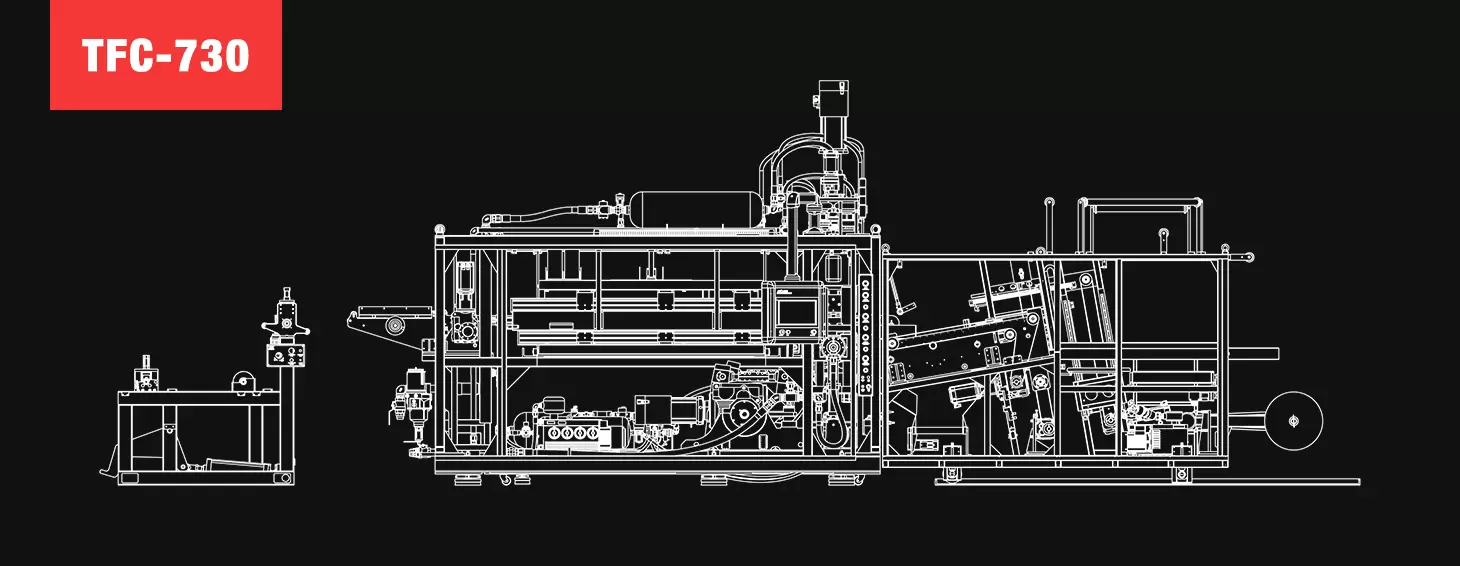

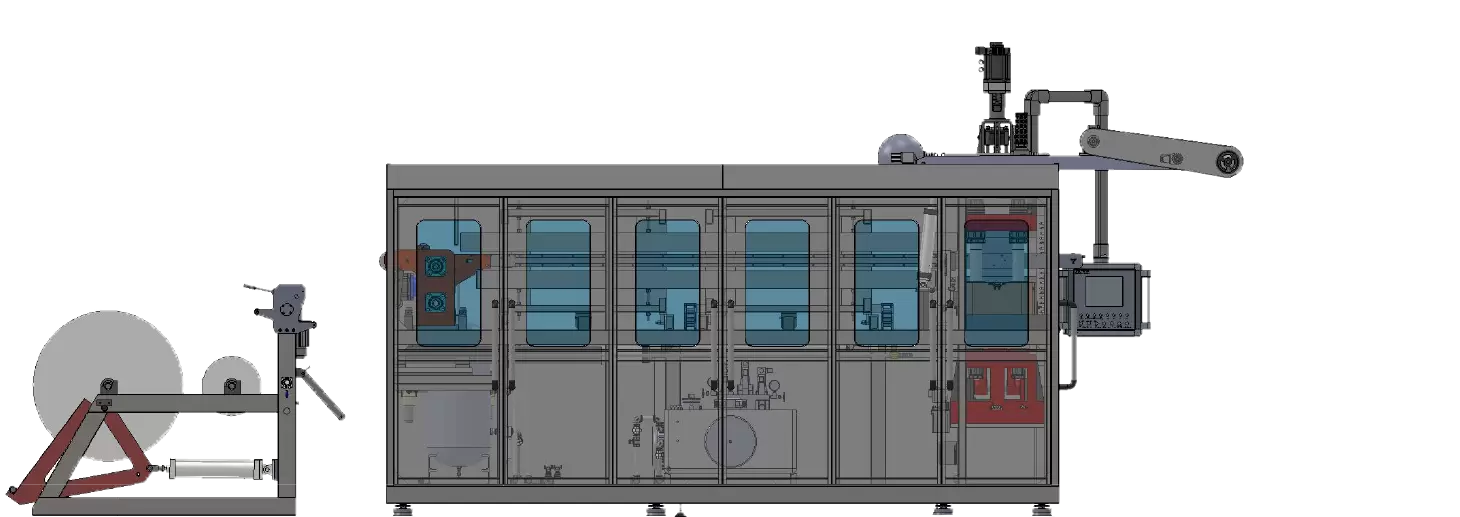

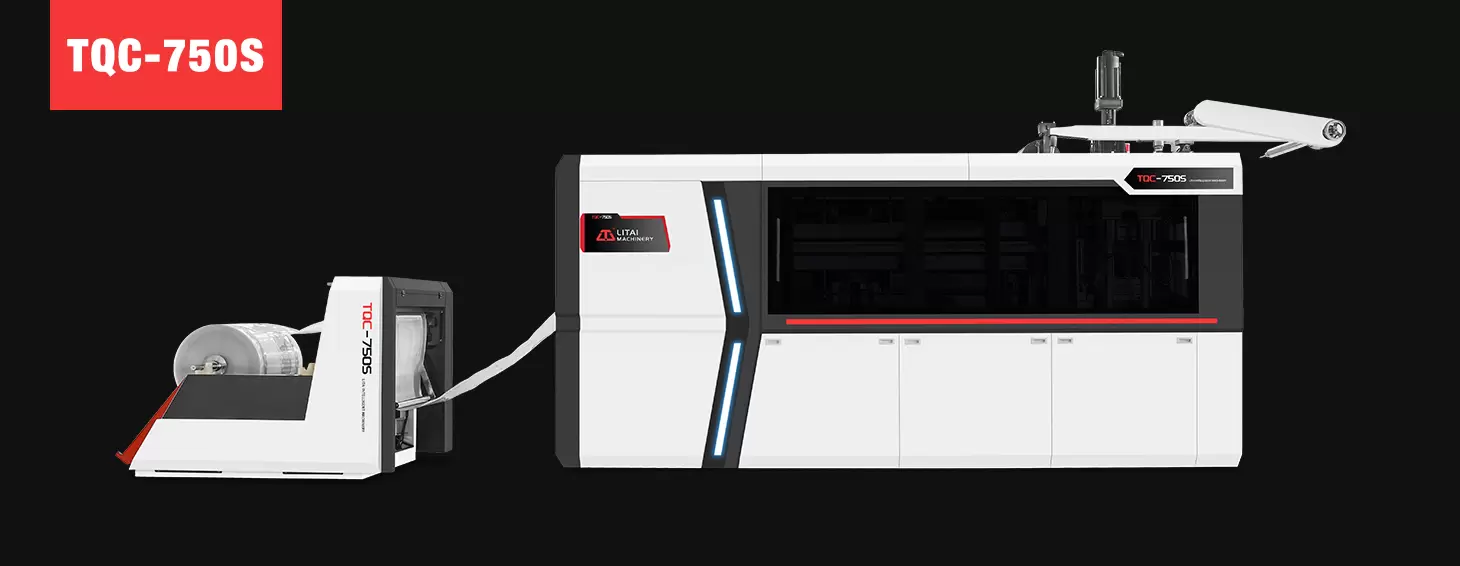

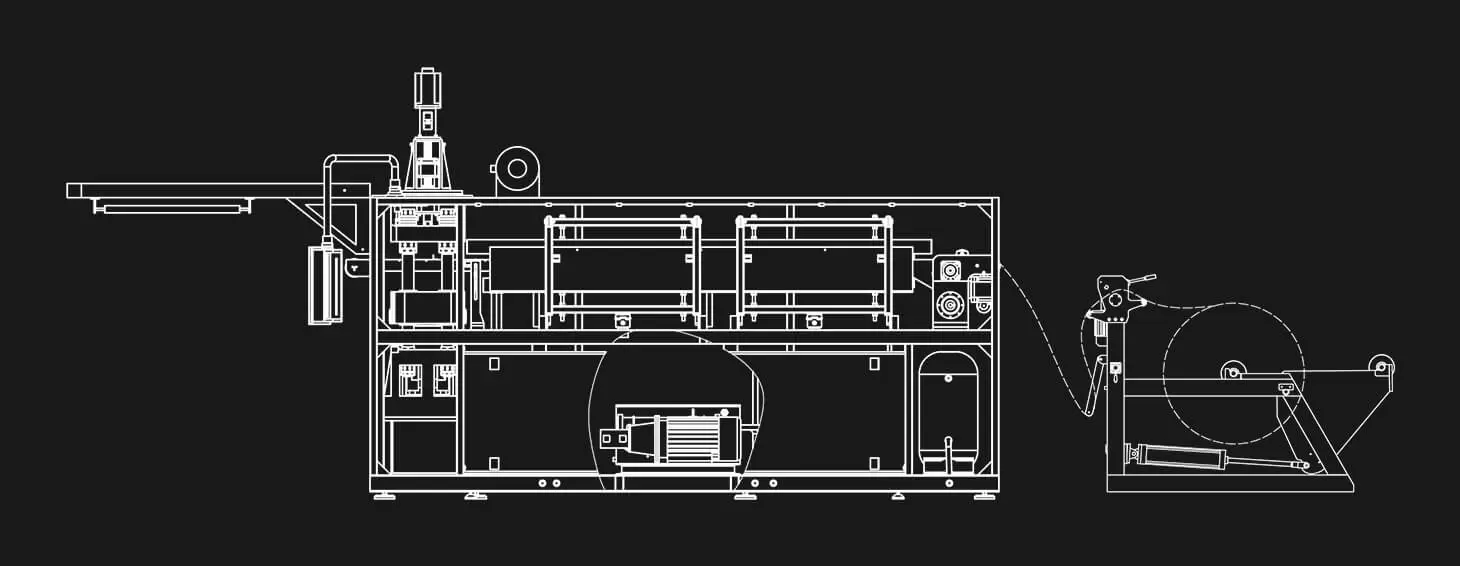

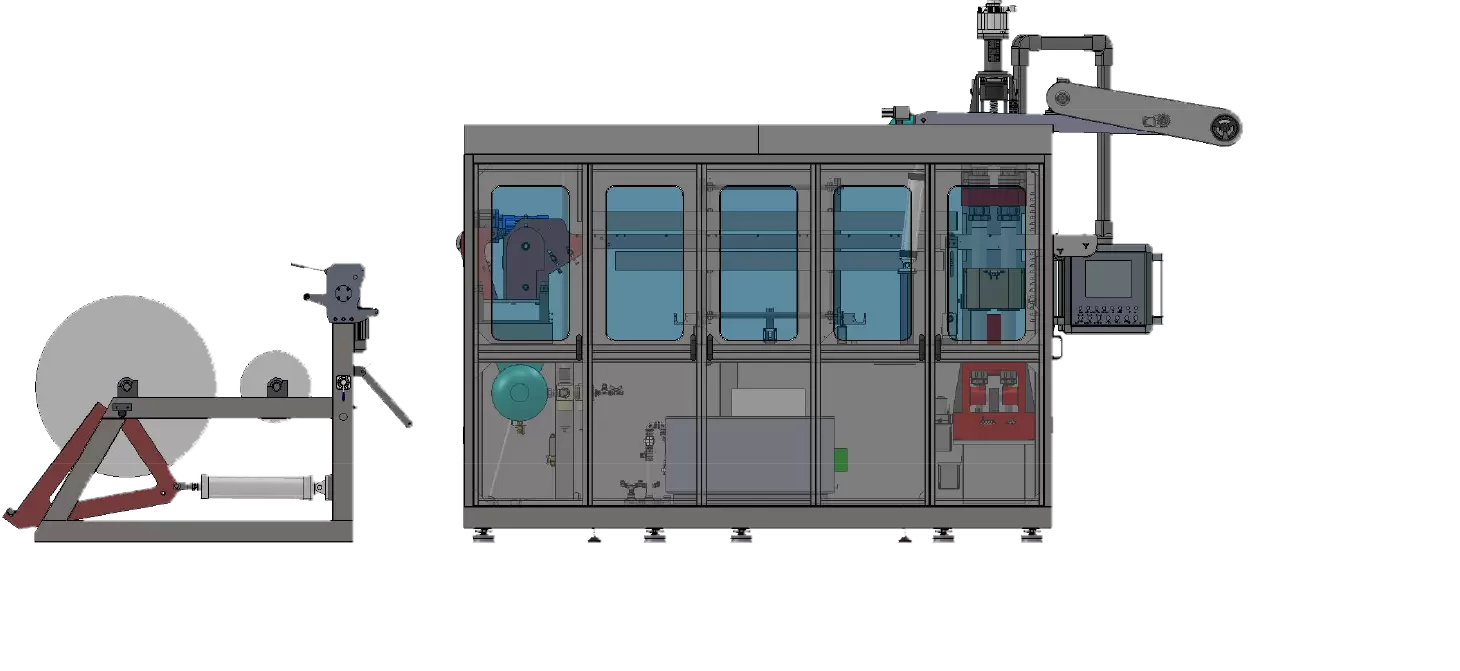

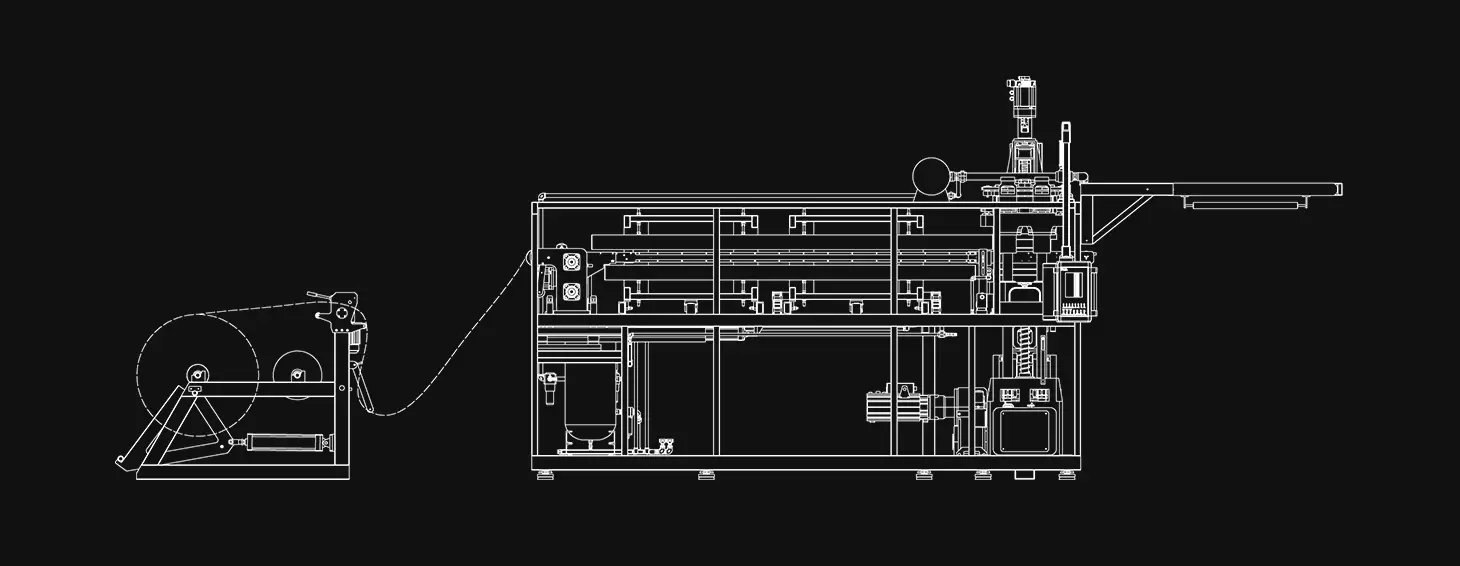

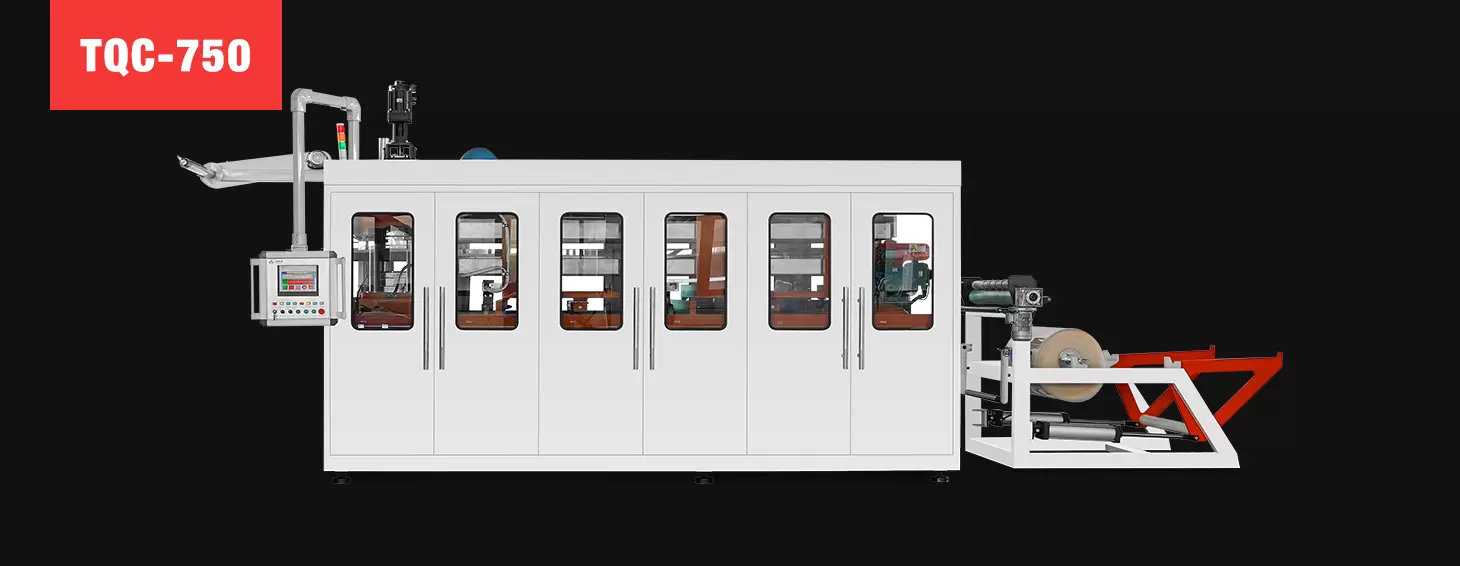

TQC-750 chiziqli diagrammasi

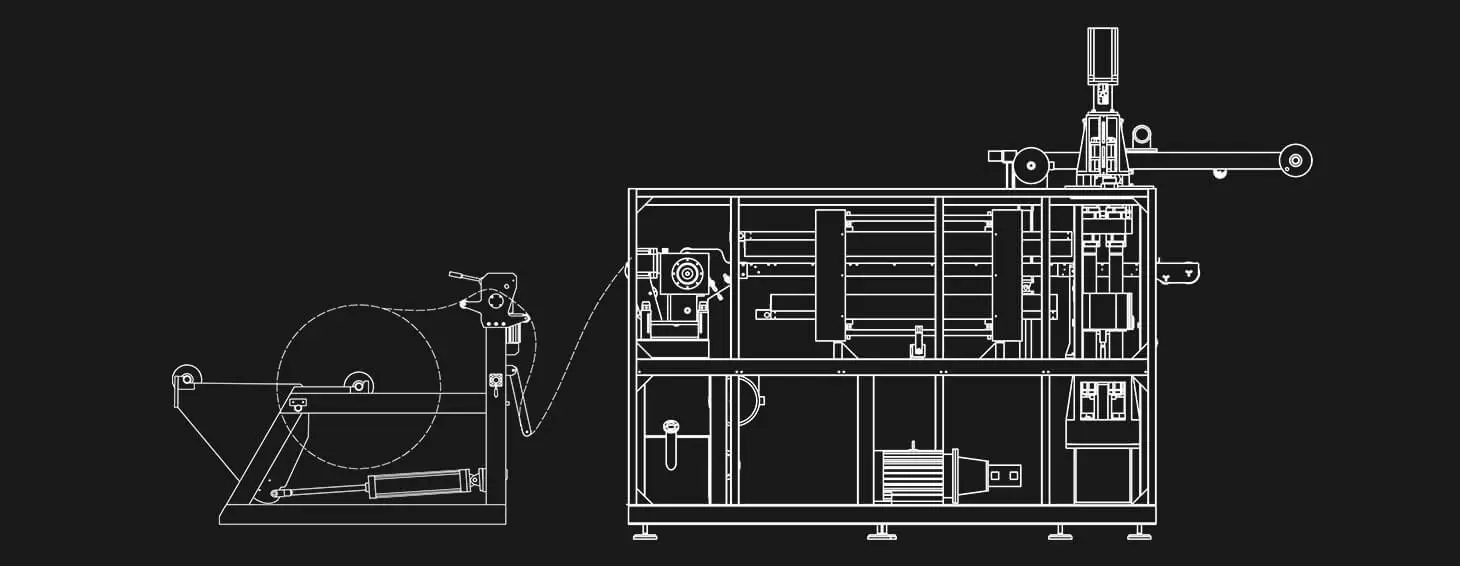

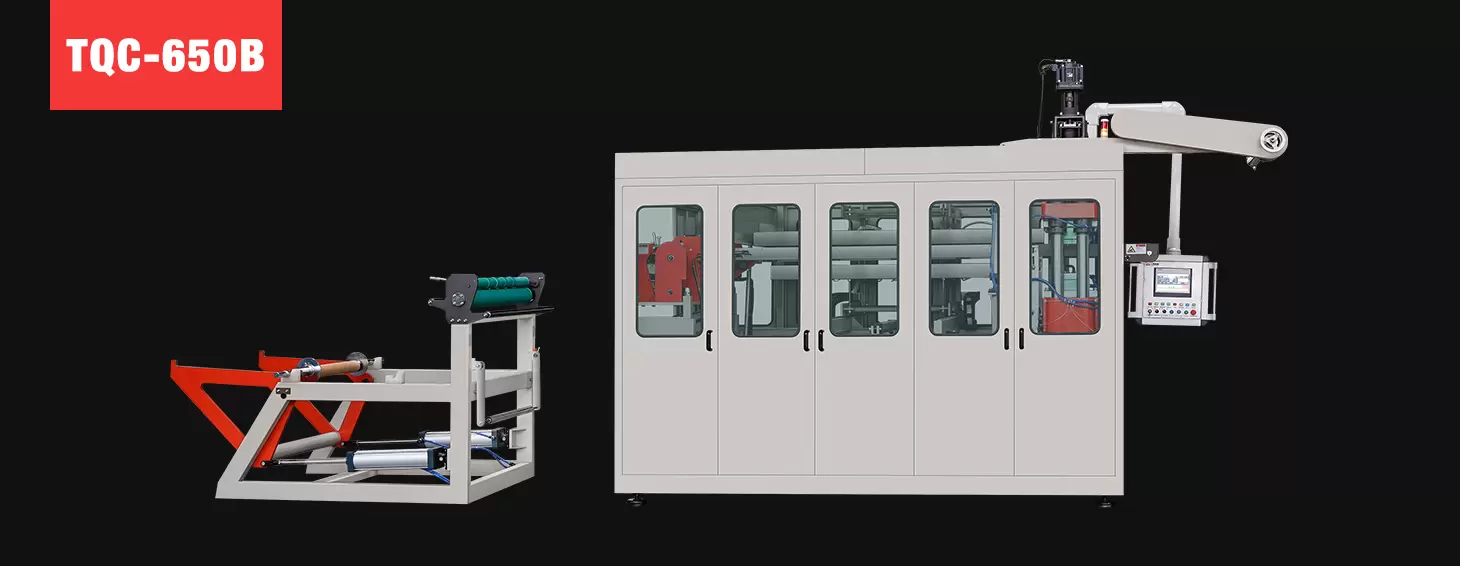

TQC-650B chiziqli diagrammasi

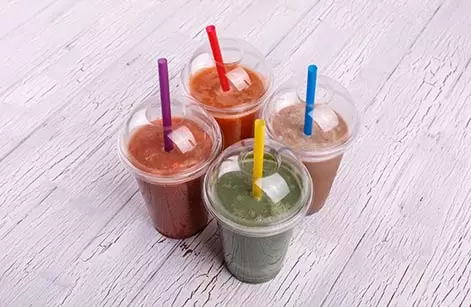

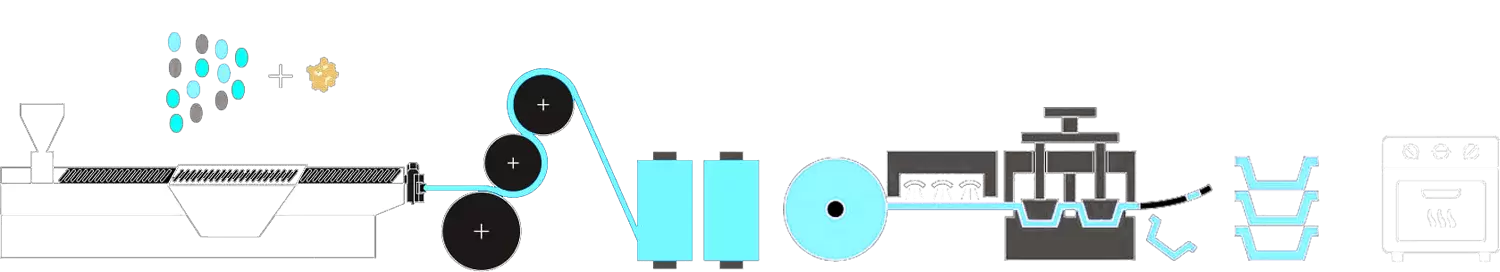

Ilova

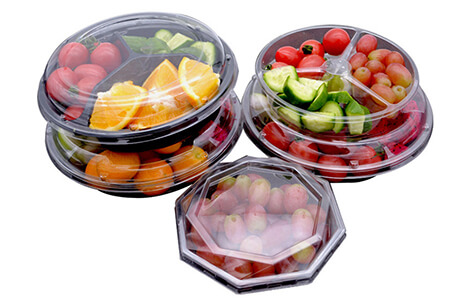

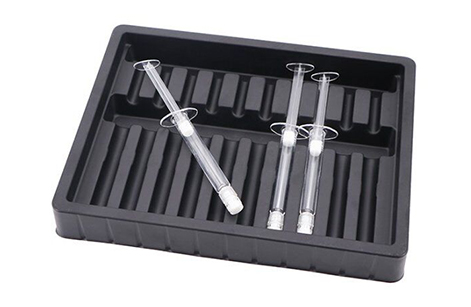

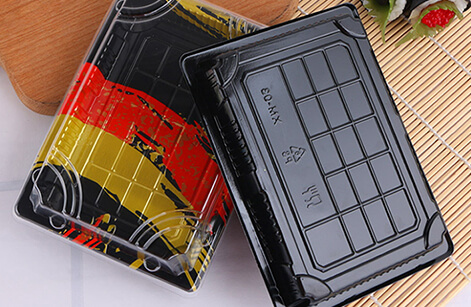

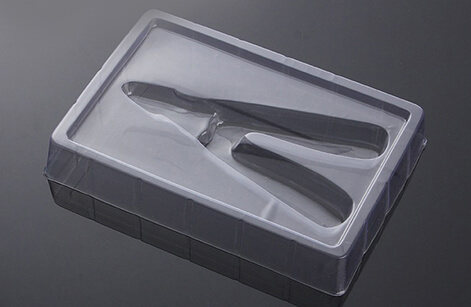

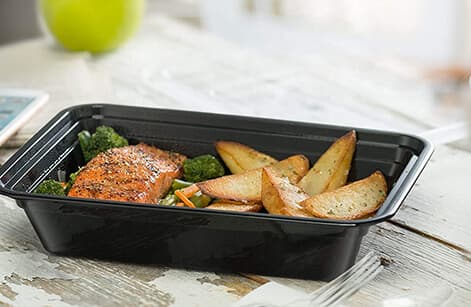

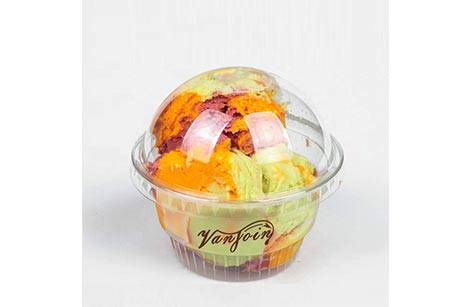

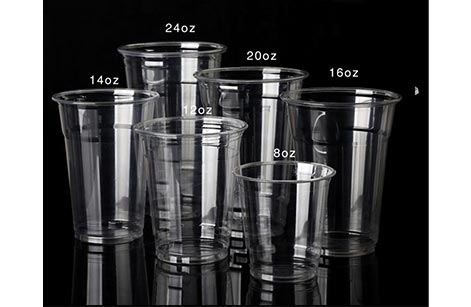

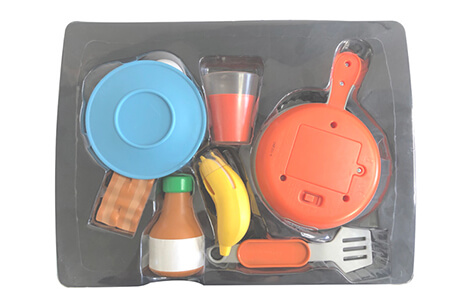

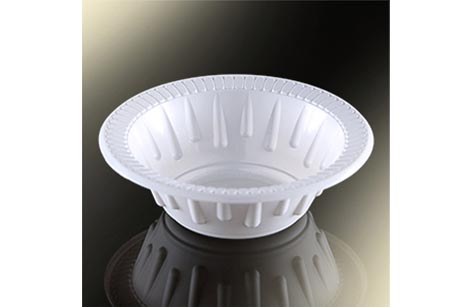

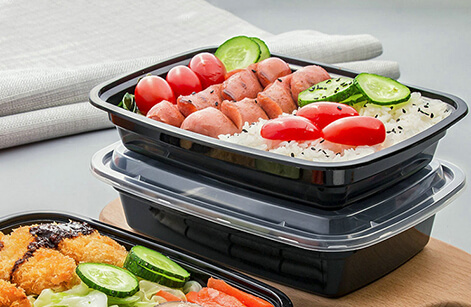

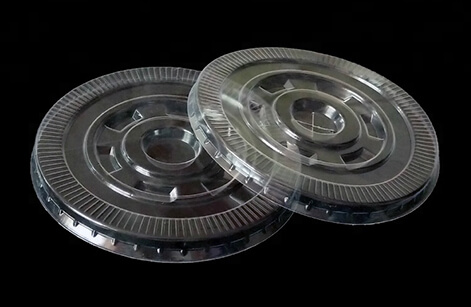

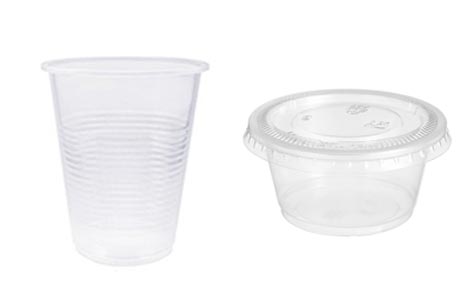

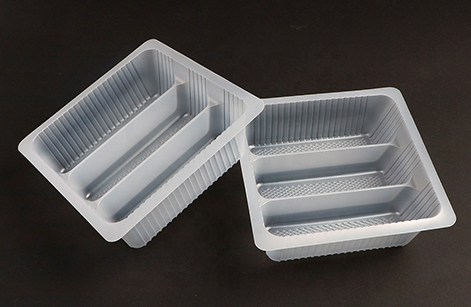

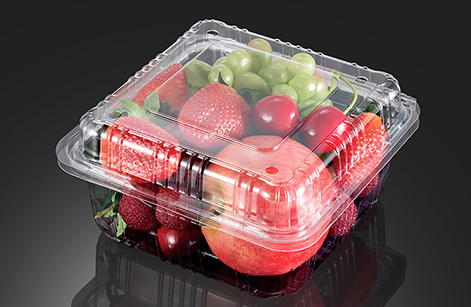

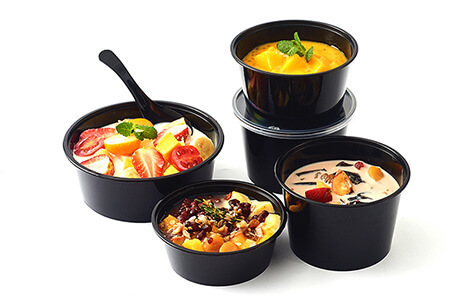

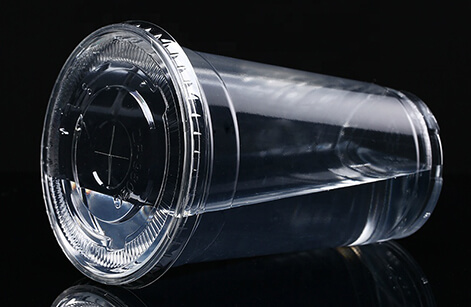

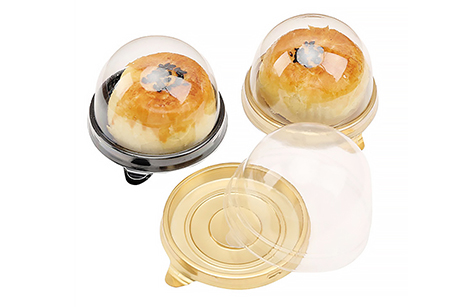

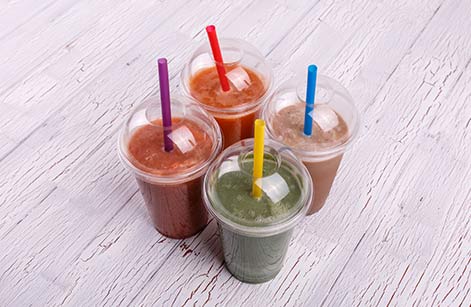

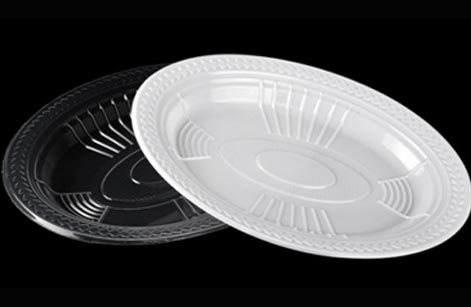

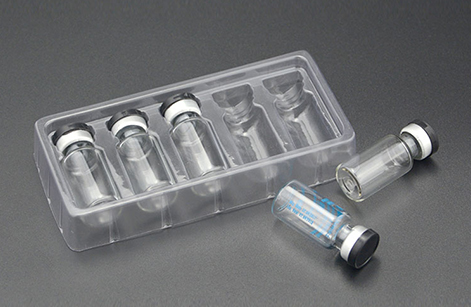

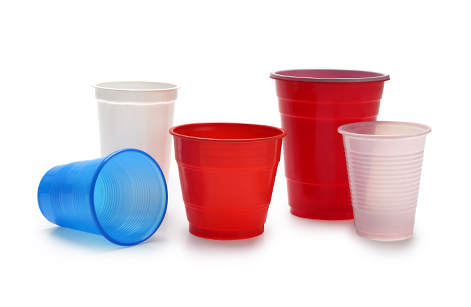

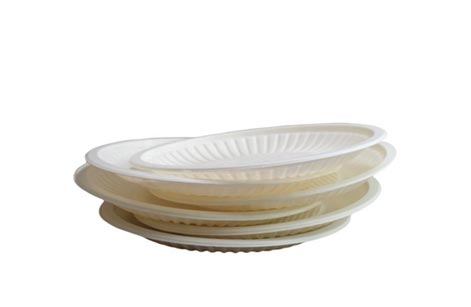

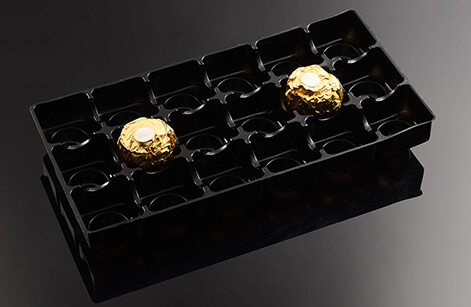

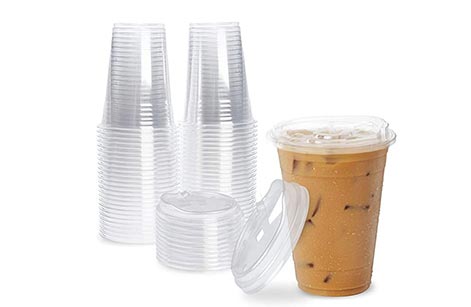

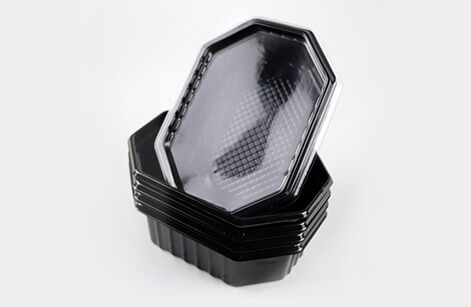

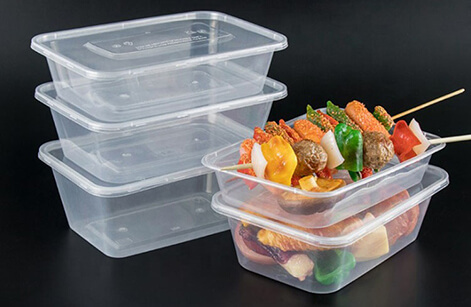

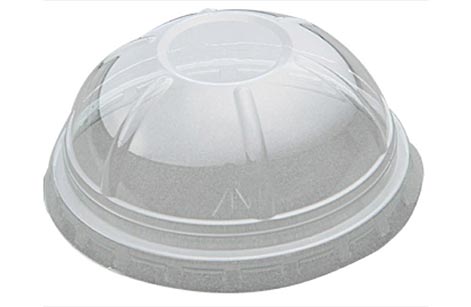

Plastik stakan termoformlash mashinasi bizning ishlab chiqilgan mahsulotimizdir, Choyshabni oziqlantirish va cho'zish qismi servo vosita tomonidan boshqariladi. Mashina bir marta ishlatiladigan mahsulotlarni ishlab chiqaradi, masalan, plastik idish, piyola, qopqoq va quti varaqni oziqlantirish, choyshabni isitish ish oqimi orqali, shakllantirish, kesish va puflash, keng qo'llaniladi va ko'pchilik uchun mos keladi mijoz so'radi. Dastur uchun PLC, qo'lda interfeys uchun operatsiya, barqaror, past shovqin va yuqori samaradorlik

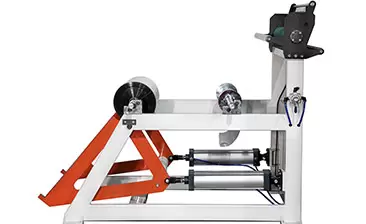

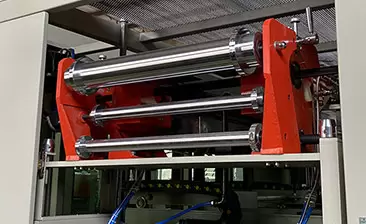

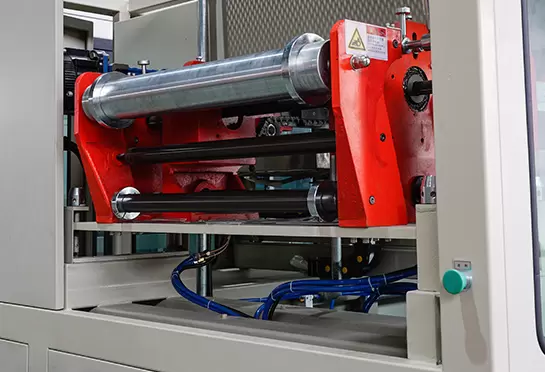

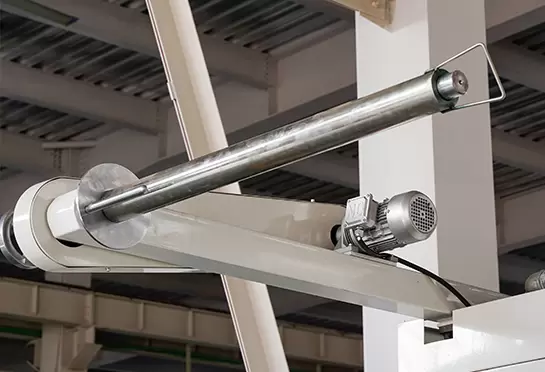

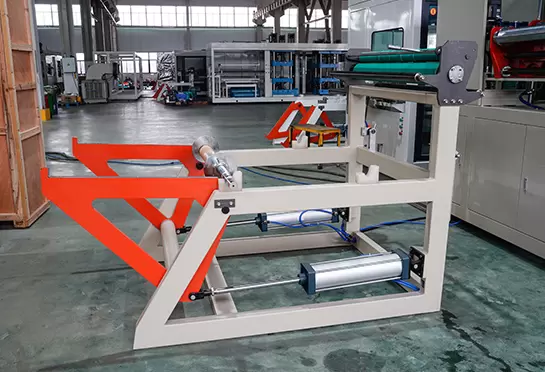

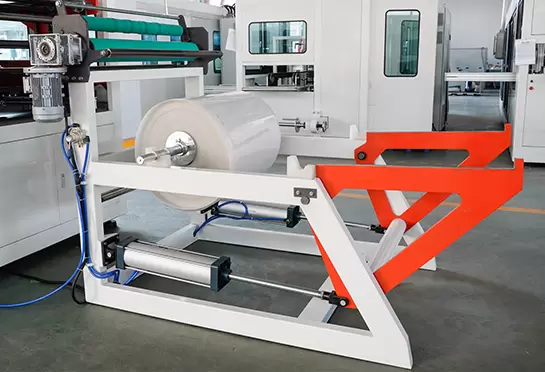

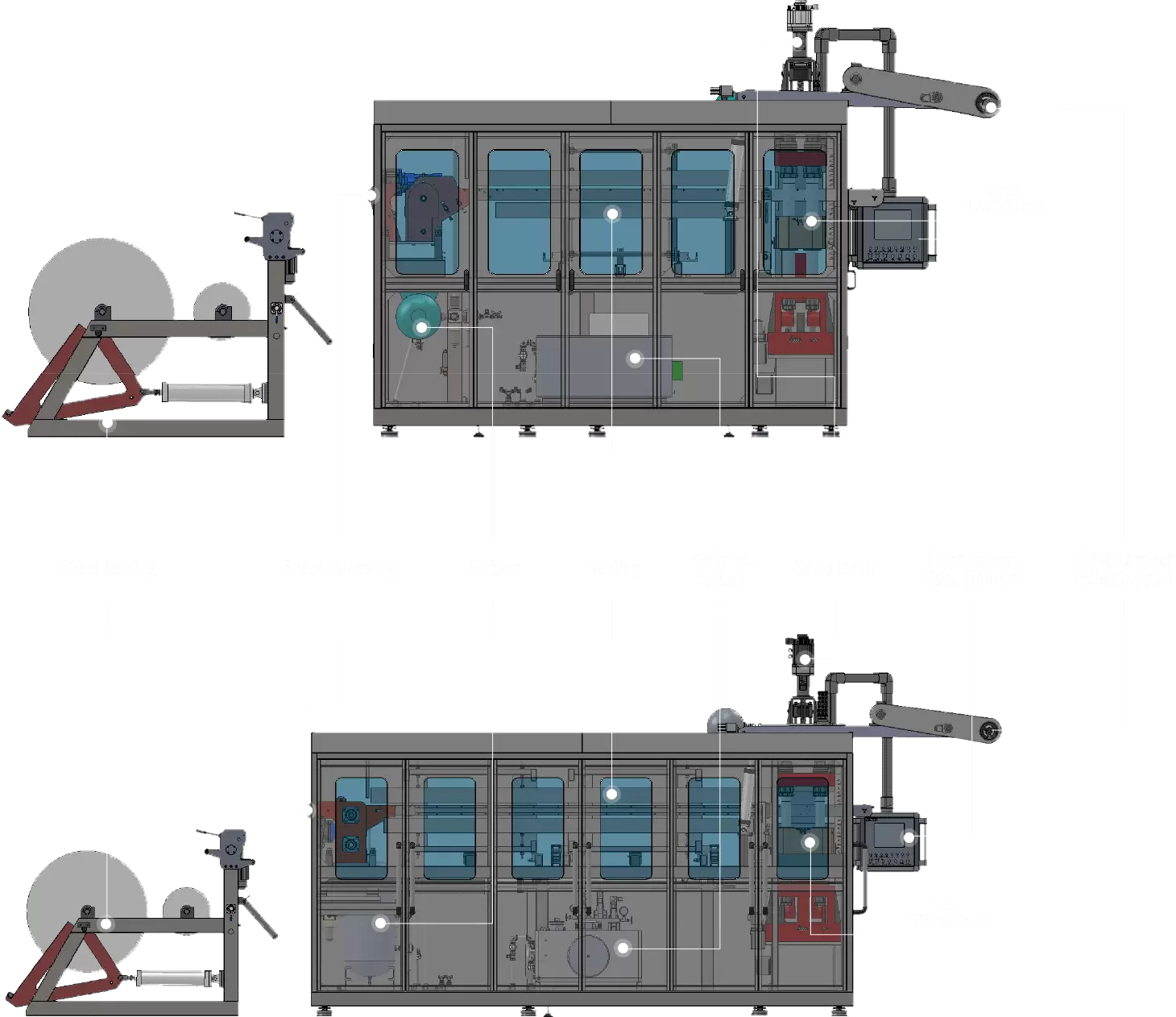

  • Choyshab bilan oziqlantirish
  • Plitalarni tashish

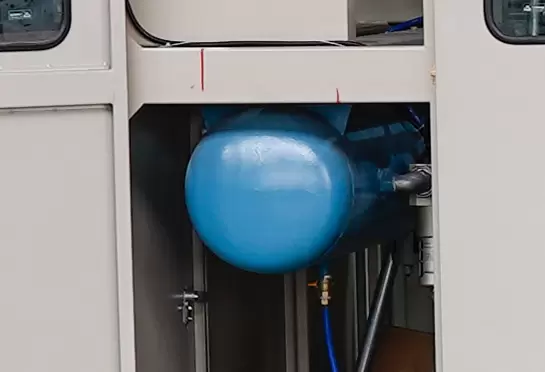

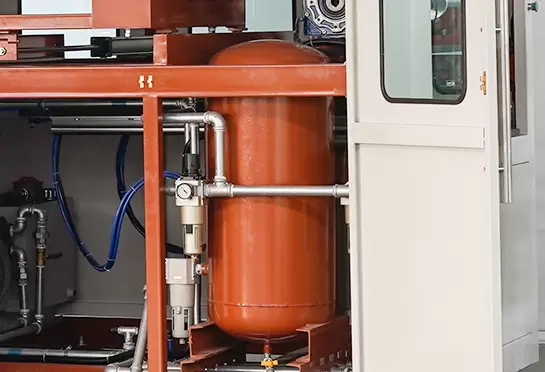

  • Havo idishi

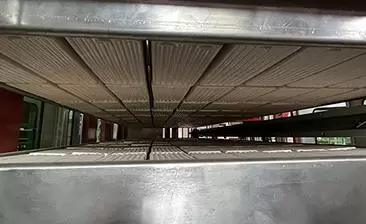

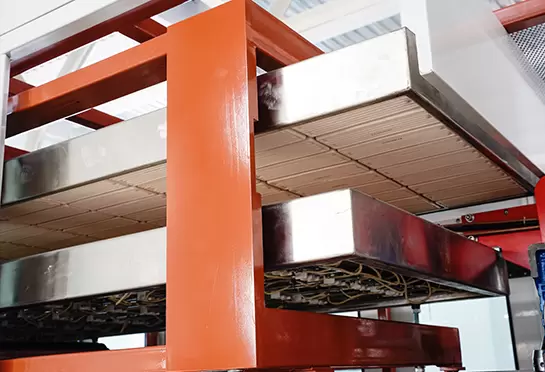

  • Isitish

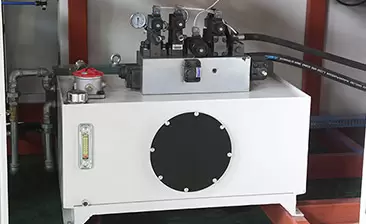

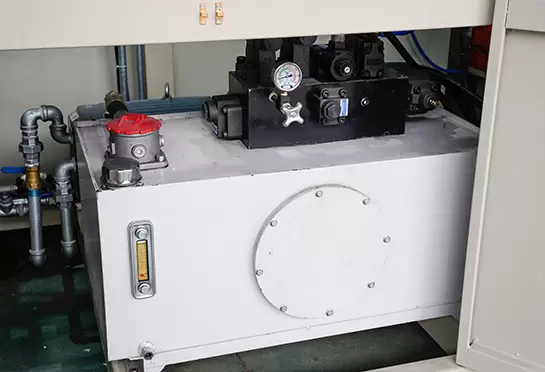

  • Gidravlik
    stantsiya

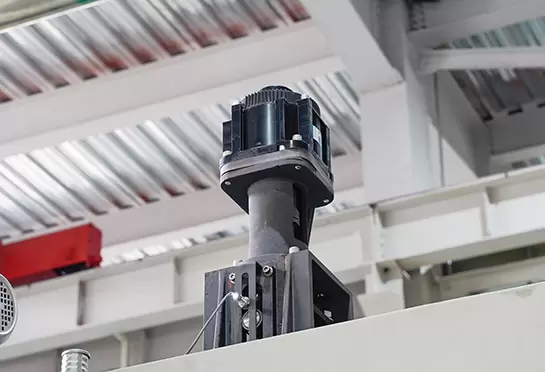

  • Servo motor

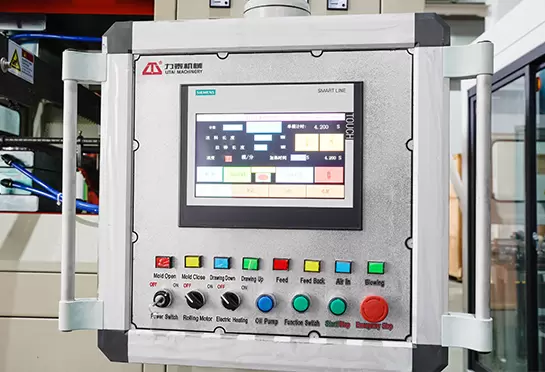

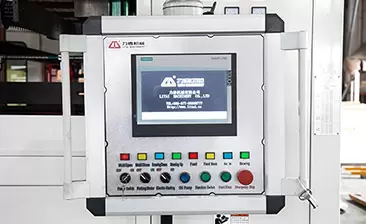

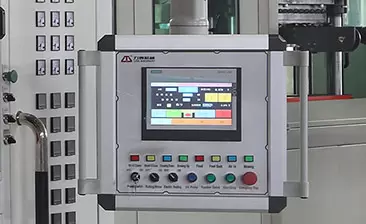

  • Sensorli ekran:
    Delta (Tayvan)

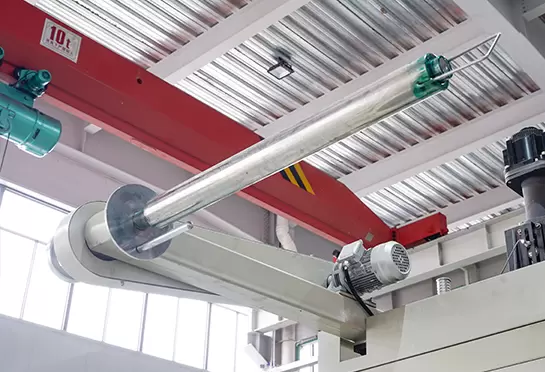

  • Chiqib ketish varag'i
    yig'ish qismi

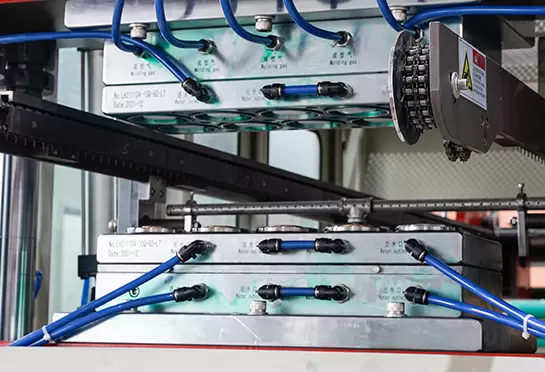

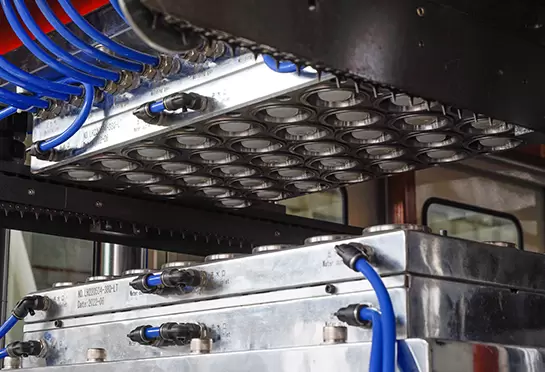

  • Qolib
    (650*300mm)
Qolib
(650*300mm)
Choyshab bilan oziqlantirish
Choyshab bilan oziqlantirish
Plitalarni tashish
Plitalarni tashish

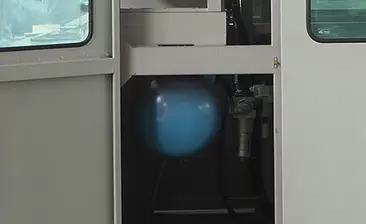

Havo idishi
Havo idishi
Isitish
Isitish

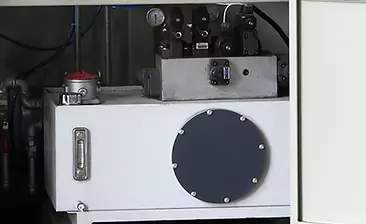

Gidravlik
stantsiya
Gidravlik
stantsiya
Servo motor
Servo motor
Sensorli ekran:
Delta (Tayvan)
Sensorli ekran:
Delta (Tayvan)
Chiqib ketish varag'i
yig'ish qismi
Chiqib ketish varag'i
yig'ish qismi
Qolib
(750*480mm)
  • Choyshab bilan oziqlantirish
  • Plitalarni tashish
  • Havo idishi
  • Isitish
  • Gidravlik
    stantsiya
  • Servo motor
  • Sensorli ekran:
    Delta (Tayvan)
  • Chiqib ketish varag'i
    yig'ish qismi
  • Qolib
    (750*480mm)


MOSHINA HAQIDA XULOSA

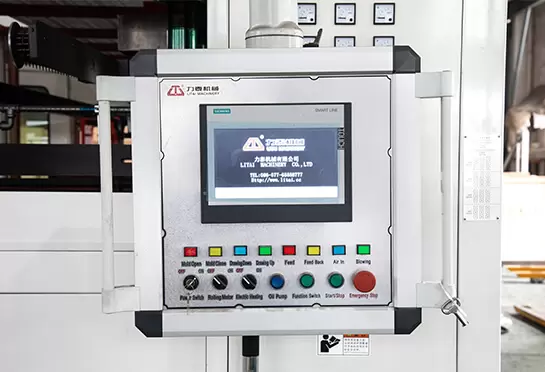

  • SIEMENS (Germaniya) kompaniyasining sanoat qo'lda interfeysi va PLC yuqori darajadagi avtomatlashtirish, aniq boshqarish va qulay ishlashni ta'minlaydi. Hujjatlarni saqlash funksiyasi operatsion jarayonlarni soddalashtiradi.

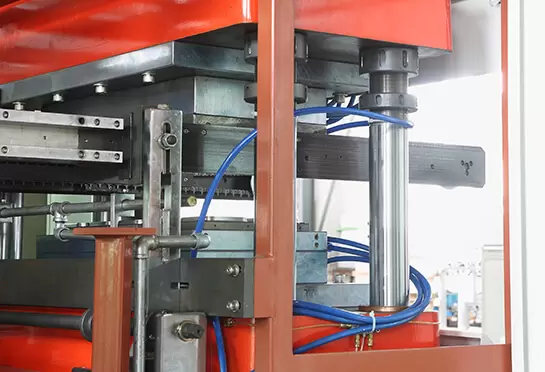

  • Ish stantsiyalari barqaror to'rtta yo'naltiruvchi ustunli (GCr15 po'lat, tashqarisi qattiq xrom qoplangan) konstruktsiya bilan boshqariladi. Aşınmaya bardoshli va uskunaning ishlash muddatini uzaytiring.

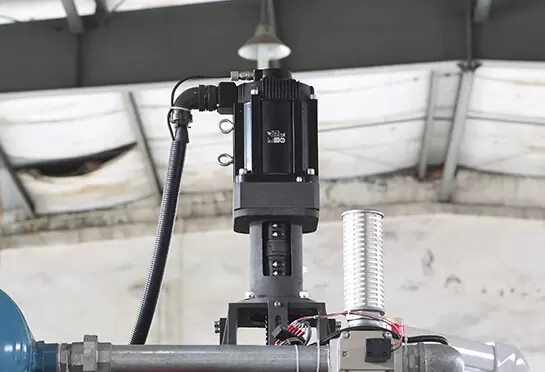

  • YASKAWA (Yaponiya) ning cho'zuvchi servomotori yuqori va pastki qolipning tezligini nazorat qiladi, bu har bir stakanning pastki qalinligi bir xil bo'lishini ta'minlash uchun bir xil kuchni saqlab turishi mumkin. Va ser

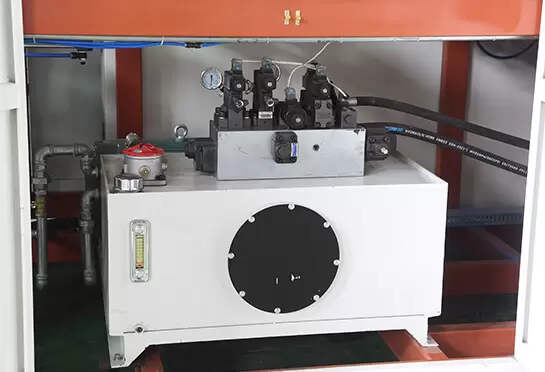

  • Shlangi boshqariladigan tizim etarli harakat tezligini va kuchli zarba kuchini ta'minlaydi.

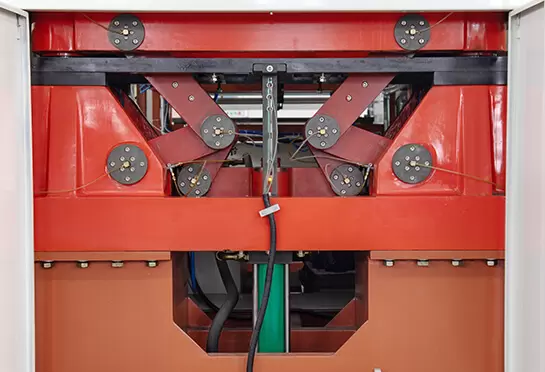

  • Butun qism ishonchli va barqaror bo'lgan gidravlik tizim tomonidan boshqariladi. ROCKWELL (AQSh) yaqinlik kalitidan foydalanish qolipni joylashtirishning mukammal aniqligiga olib keladi.
  • Isitgich tezda javob berish tezligini, qisqa ishlov berish vaqtini va energiyani tejashni ko'rsatadigan vakuumli izolyatsiyalash paxta qo'shdi.
  • Sharp zanjiri 65 # Mn dan foydalanadi, bu 45 # po'latdan yuqori quvvatga ega, issiqlikka chidamliligi va elastikligi yaxshi.

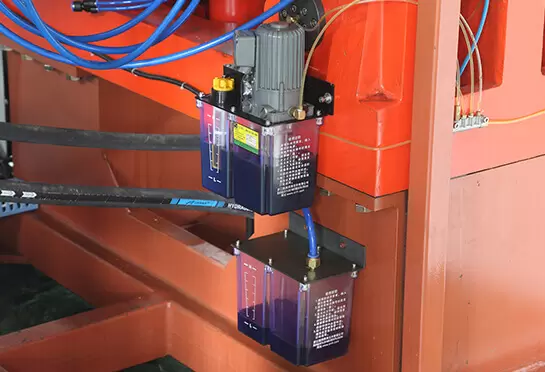

  • Elektr moylash moyi nasosi uchuvchisiz boshqaruv sharoitida kompyuter boshqaruvi orqali avtomatik ravishda soqol moyini muntazam va miqdoriy ravishda AOK qilishi mumkin, bu esa aylanishni amalga oshirishi mumkin.
  • Plitali oziqlantiruvchi servo motor Yaponiyada ishlab chiqarilgan YASKAWA brendini qabul qiladi, nominal quvvati 3Kw, oziqlantirish jarayonida barqaror ishlashni ta'minlaydi.
SIEMENS (Germaniya) kompaniyasining sanoat qo'lda interfeysi va PLC yuqori darajadagi avtomatlashtirish, aniq boshqarish va qulay ishlashni ta'minlaydi. Hujjatlarni saqlash funksiyasi operatsion jarayonlarni soddalashtiradi. SIEMENS (Germaniya) kompaniyasining sanoat qo'lda interfeysi va PLC yuqori darajadagi avtomatlashtirish, aniq boshqarish va qulay ishlashni ta'minlaydi. Hujjatlarni saqlash funksiyasi operatsion jarayonlarni soddalashtiradi.
Ish stantsiyalari barqaror to'rtta yo'naltiruvchi ustunli (GCr15 po'lat, tashqarisi qattiq xrom qoplangan) konstruktsiya bilan boshqariladi. Aşınmaya bardoshli va uskunaning ishlash muddatini uzaytiring. Ish stantsiyalari barqaror to'rtta yo'naltiruvchi ustunli (GCr15 po'lat, tashqarisi qattiq xrom qoplangan) konstruktsiya bilan boshqariladi. Aşınmaya bardoshli va uskunaning ishlash muddatini uzaytiring.

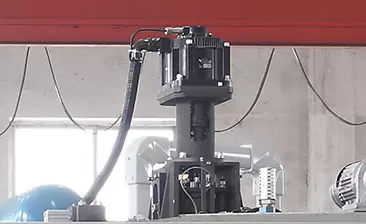

YASKAWA (Yaponiya) ning cho'zuvchi servomotori yuqori va pastki qolipning tezligini nazorat qiladi, bu har bir stakanning pastki qalinligi bir xil bo'lishini ta'minlash uchun bir xil kuchni saqlab turishi mumkin. Va ser YASKAWA (Yaponiya) ning cho'zuvchi servomotori yuqori va pastki qolipning tezligini nazorat qiladi, bu har bir stakanning pastki qalinligi bir xil bo'lishini ta'minlash uchun bir xil kuchni saqlab turishi mumkin. Va ser
Shlangi boshqariladigan tizim etarli harakat tezligini va kuchli zarba kuchini ta'minlaydi. Shlangi boshqariladigan tizim etarli harakat tezligini va kuchli zarba kuchini ta'minlaydi.
Butun qism ishonchli va barqaror bo'lgan gidravlik tizim tomonidan boshqariladi. ROCKWELL (AQSh) yaqinlik kalitidan foydalanish qolipni joylashtirishning mukammal aniqligiga olib keladi. Butun qism ishonchli va barqaror bo'lgan gidravlik tizim tomonidan boshqariladi. ROCKWELL (AQSh) yaqinlik kalitidan foydalanish qolipni joylashtirishning mukammal aniqligiga olib keladi.

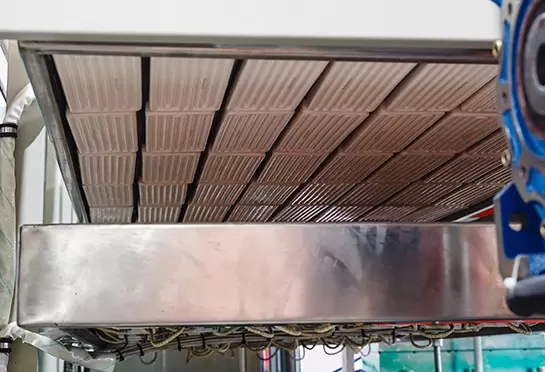

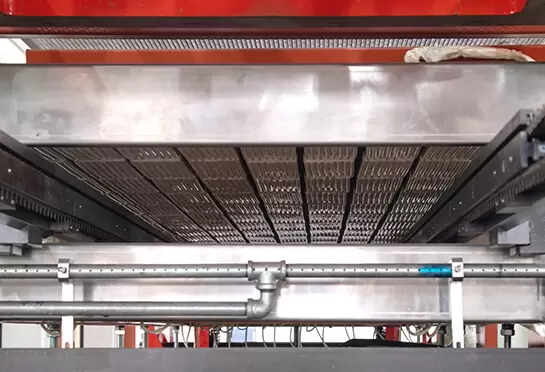

Isitgich tezda javob berish tezligini, qisqa ishlov berish vaqtini va energiyani tejashni ko'rsatadigan vakuumli izolyatsiyalash paxta qo'shdi. Isitgich tezda javob berish tezligini, qisqa ishlov berish vaqtini va energiyani tejashni ko'rsatadigan vakuumli izolyatsiyalash paxta qo'shdi.

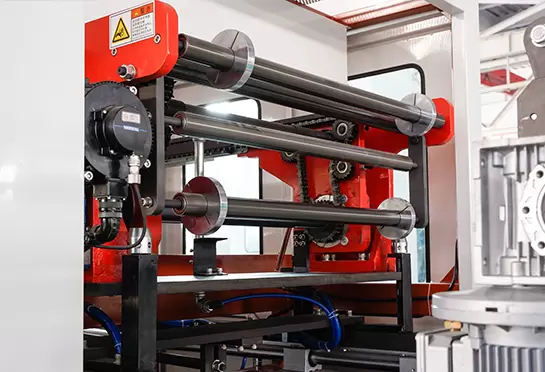

Sharp zanjiri 65 # Mn dan foydalanadi, bu 45 # po'latdan yuqori quvvatga ega, issiqlikka chidamliligi va elastikligi yaxshi. Sharp zanjiri 65 # Mn dan foydalanadi, bu 45 # po'latdan yuqori quvvatga ega, issiqlikka chidamliligi va elastikligi yaxshi.
Elektr moylash moyi nasosi uchuvchisiz boshqaruv sharoitida kompyuter boshqaruvi orqali avtomatik ravishda soqol moyini muntazam va miqdoriy ravishda AOK qilishi mumkin, bu esa aylanishni amalga oshirishi mumkin. Elektr moylash moyi nasosi uchuvchisiz boshqaruv sharoitida kompyuter boshqaruvi orqali avtomatik ravishda soqol moyini muntazam va miqdoriy ravishda AOK qilishi mumkin, bu esa aylanishni amalga oshirishi mumkin.

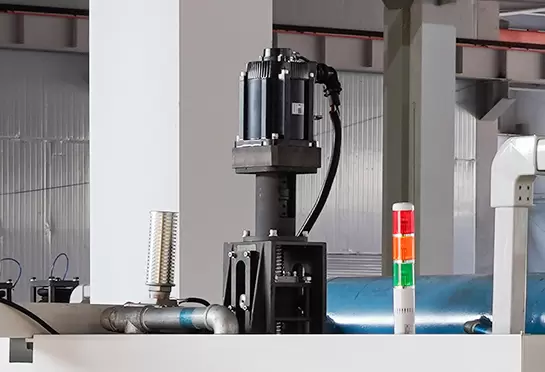

Plitali oziqlantiruvchi servo motor Yaponiyada ishlab chiqarilgan YASKAWA brendini qabul qiladi, nominal quvvati 3Kw, oziqlantirish jarayonida barqaror ishlashni ta'minlaydi. Plitali oziqlantiruvchi servo motor Yaponiyada ishlab chiqarilgan YASKAWA brendini qabul qiladi, nominal quvvati 3Kw, oziqlantirish jarayonida barqaror ishlashni ta'minlaydi.
