To'rt stantsiyali termoformlash mashinasi

To'rt stantsiyali termoformlash mashinasi
Sanoat va savdoni ishlab chiqarish va sotish
  • YoRDIMCHI UShBULAR
    Chiller 15F
    Mashina ishlayotgan vaqtda qoliplarni, relslarni va gidravlik tizimlarni sovutib oling

    Sovutgich: R22

    Sovutish ventilyatori: 0,55kv*2

    Suv idishining hajmi: 150 l

    Nominal quvvat: 13,6 kVt

    Quvvat manbai: 3PH-380V/50Hz

    Hajmi: L1500xW850xH1450mm

    Og'irligi: 750 kg

  • YoRDIMCHI UShBULAR
    Havo idishi 1 m³
    Havo bosimini barqaror ushlab turish uchun havo siqish tizimining yordamchi qismi

    Hajmi: 1,0 m³

    Bosim: 0,8Mpa

    Dizayn harorati: 150 ℃

    Umumiy balandligi: 2400 mm

    Ichki diametri: 800 mm

    Quvvat valfi interfeysi: Rp 11/2

    Drenaj valfi interfeysi: R 1/2

  • YoRDIMCHI UShBULAR
    Havo kompressori
    TK-3.6
    Kalıplama paytida etarlicha havo oling

    Ish bosimi: 0,8Mpa

    Havo almashinuvi: 3,6 m³/min

    Dvigatel quvvati: 3PH-380V/50Hz

    Hajmi: 1150x900x1350mm

    Quvvat manbai: 3PH-380V/50Hz

    Sovutish usuli: havo bilan sovutilgan

    Yog 'miqdori: Taxminan 27L

ASOSIY TEXNIK PARAMETRE
Model
Shakllanish maydoni 520 mm x 400 mm 700 mm x 550 mm
Shakllanish chuqurligi (maks.) 110 mm 120 mm
Plitalar qalinligi 0,2-2,0 mm 0,2-2,0 mm
Shakllanish tezligi (maks.) 30 marta / min 35 marta / min
Havo bosimi 0,6-0,8 mpa 0,6-0,8 mpa
Havo iste'moli 3,0 m³/min 3,6 m³/min
Suv iste'moli 0,7 m³/soat 0,7 m³/soat
Varaq kengligi (maks.) 550 mm 730 mm
Tegishli varaq PP, PS, HIPS, PET, PVX, PLA va boshqalar. PP, PS, HIPS, PET, PVX, PLA va boshqalar.
Quvvatlantirish manbai AC 380V, 50Hz, uch fazali, to'rt simli AC 380V, 50Hz, uch fazali, to'rt simli
Ishlatilgan quvvat 55 kVt 105 kVt
Nominal quvvat 110 kVt 210 kVt
Isitish quvvati 75 kVt 118 kVt
Jarayon Shakllash-teshish-kesish-stacking Shakllash-teshish-kesish-stacking
Hajmi L11000*W4600*H2700mm L9700*W4600*H2700mm
Og'irligi Taxminan 11,0T Taxminan 25,0T
Model
Shakllanish maydoni (maks.)
Shakllanish chuqurligi (maks.)
Plitalar qalinligi
Shakllanish tezligi (maks.)
Havo bosimi
Havo iste'moli
Suv iste'moli
Varaq kengligi (maks.)
Tegishli varaq
Quvvatlantirish manbai
Ishlatilgan quvvat
Isitish quvvati
Nominal quvvat
Jarayon
O'lcham
Og'irligi
700 mm x 550 mm
120 mm
0,2-1,6 mm
30 marta / min
0,6-0,8 mpa
3,6 m³/min
0,7 m³/soat
730 mm
PP, PS, HIPS, PET, PVX, PLA va boshqalar.
AC 380V, 50Hz, uch fazali, to'rt simli
105 kVt
118 kVt
210 kVt
Oziqlantirish - isitish - shakllantirish - teshish - kesish - yig'ish - qayta ishlash
L13000*W4500*H2800mm
Taxminan 25T
700 mm x 550 mm
120 mm
0,2-1,6 mm
30 marta / min
0,6-0,8 mpa
3,6 m³/min
0,7 m³/soat
730 mm
PP, PS, HIPS, PET, PVX, PLA va boshqalar.
AC 380V, 50Hz, uch fazali, to'rt simli
105 kVt
118 kVt
210 kVt
Oziqlantirish - isitish - shakllantirish - teshish - kesish - yig'ish - qayta ishlash
L13000*W4500*H2800mm
Taxminan 25T
  • Yuqori xavfsizlik
  • Yuqori barqarorlik
  • Kam shovqin
  • Kam energiya
    iste'mol
  • Yuqori foydalanish
  • To'liq avtomatik

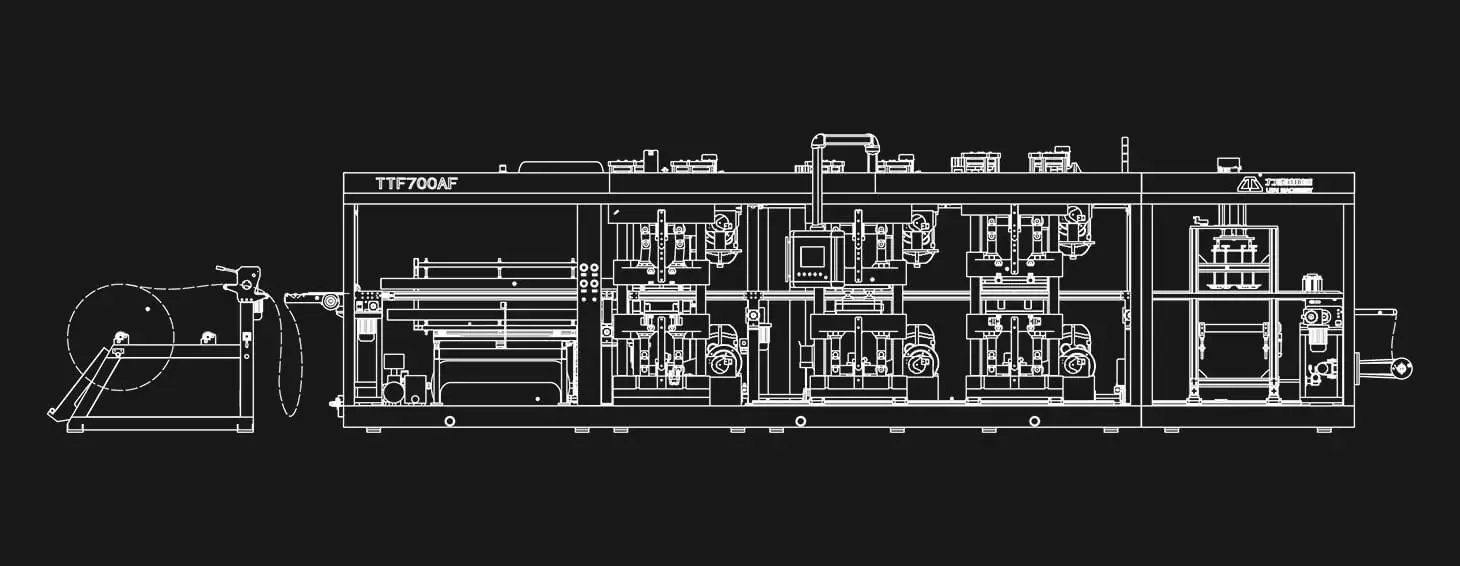

TTF-820AF chiziqli diagrammasi
TTF-700AF termoformlash mashinasining chiziqli diagrammasi

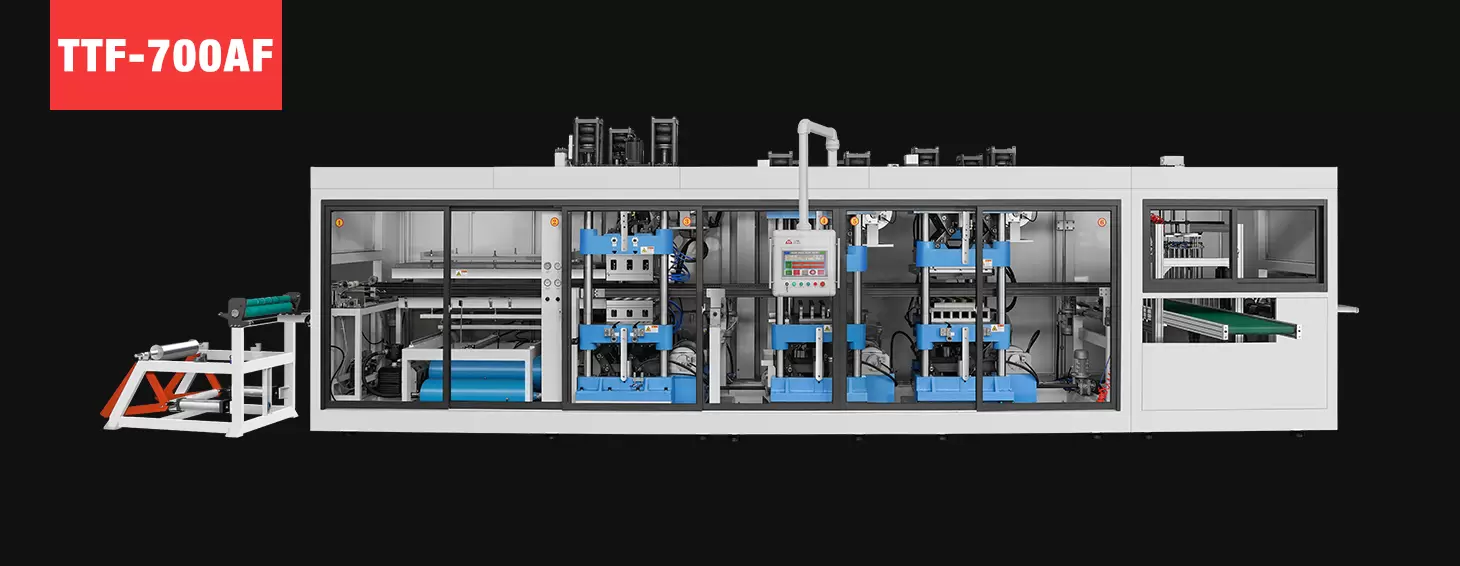

TTF-700AF chiziqli diagrammasi
TTF-700AF termoformlash mashinasining chiziqli diagrammasi

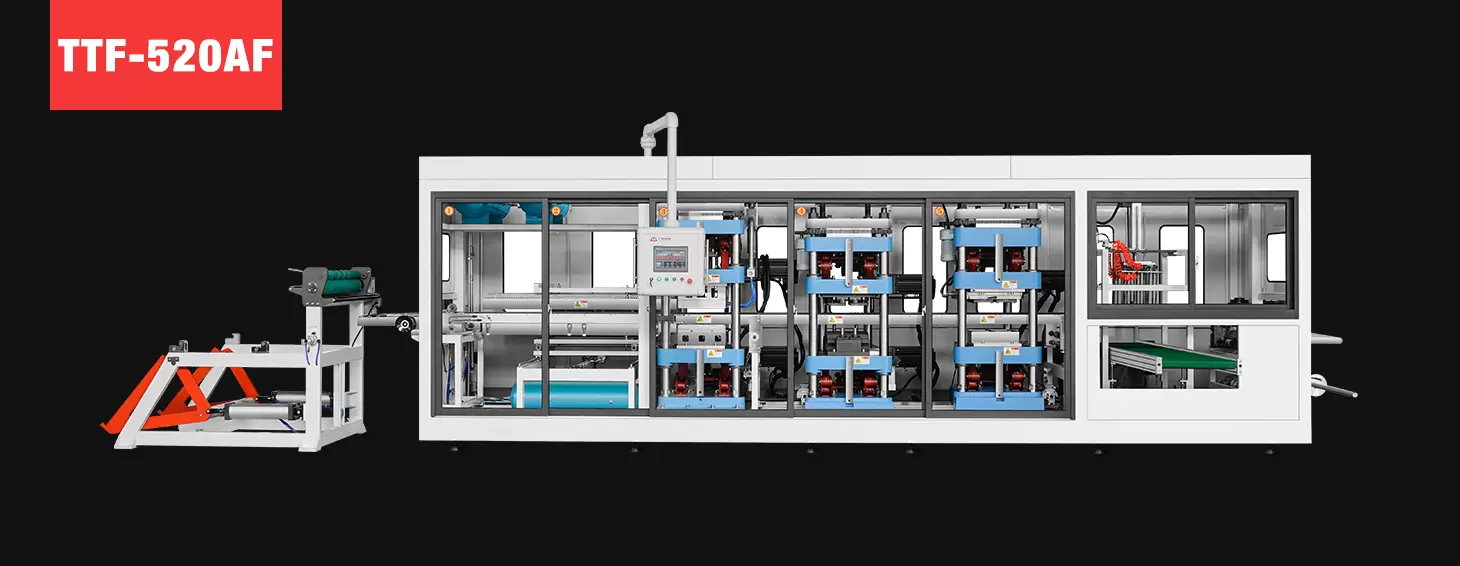

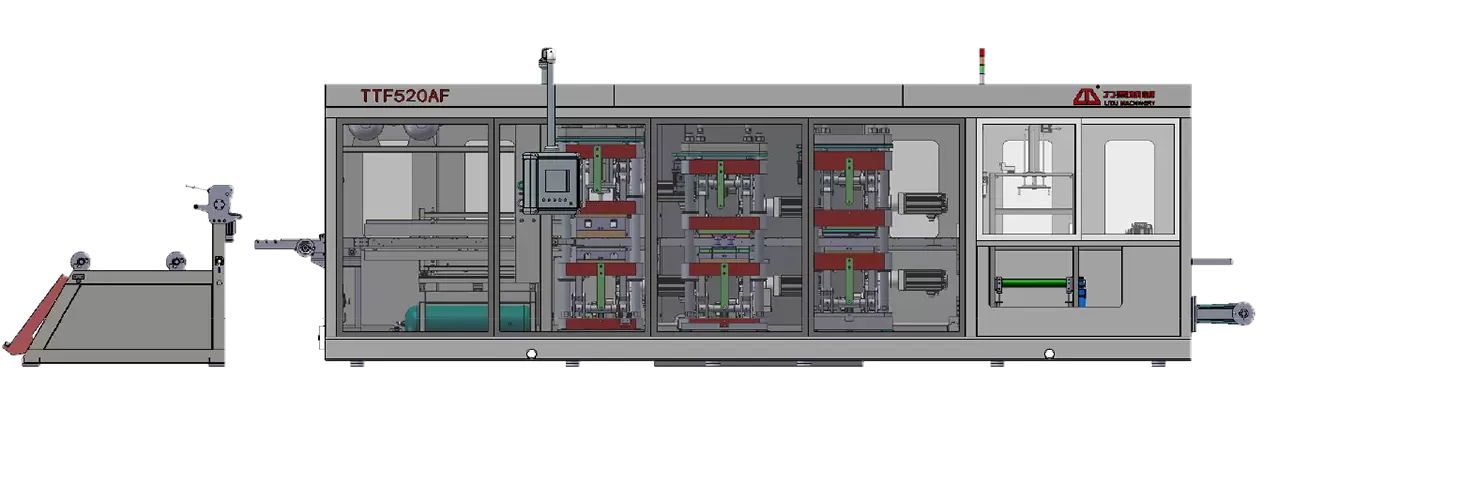

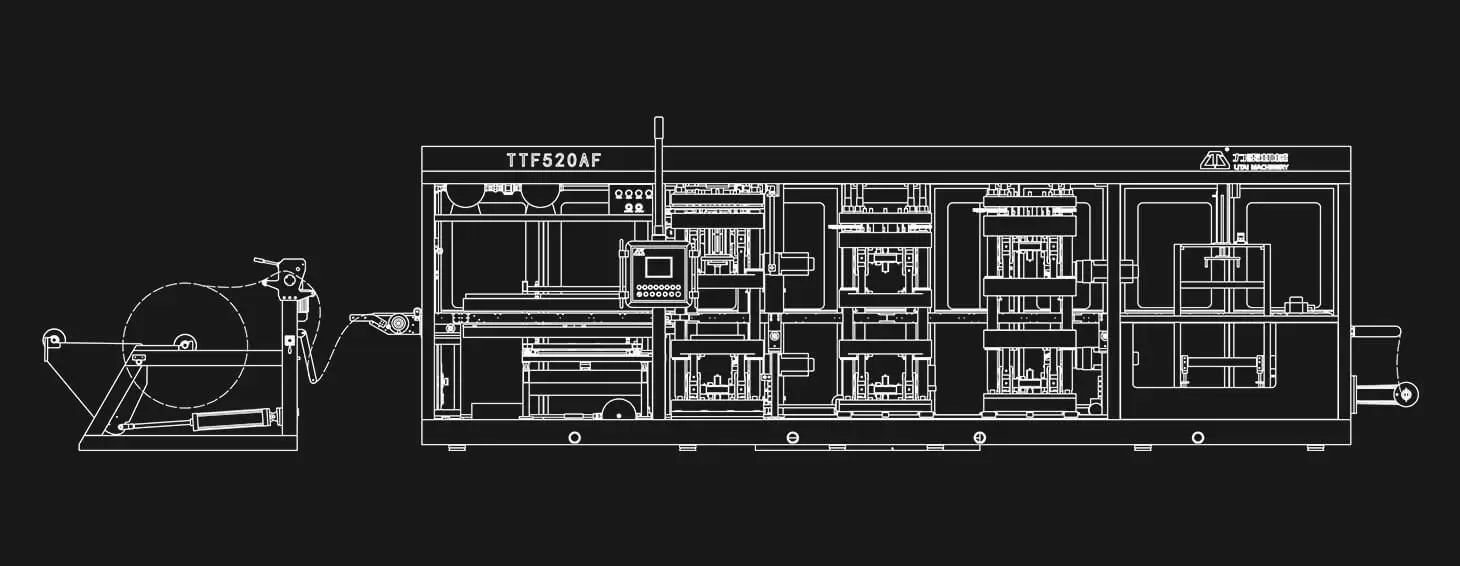

TTF-520AF chiziqli diagrammasi
TTF-520AF termoformlash mashinasining chiziqli diagrammasi
Ilova

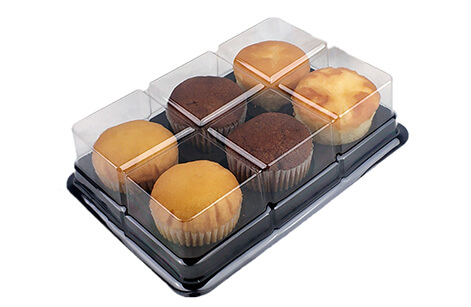

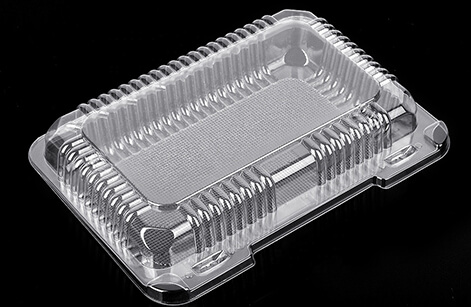

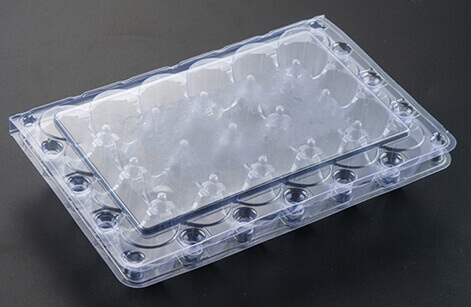

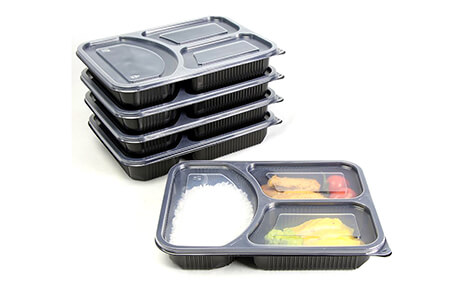

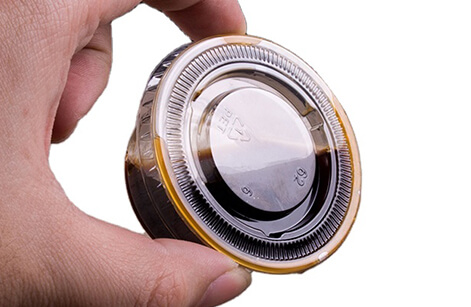

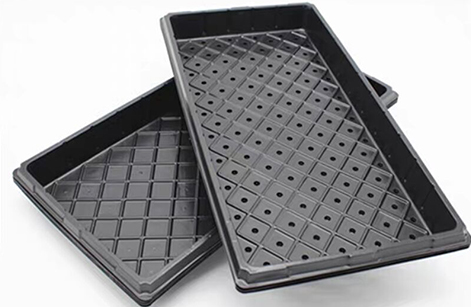

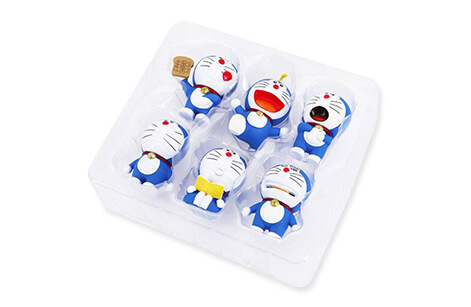

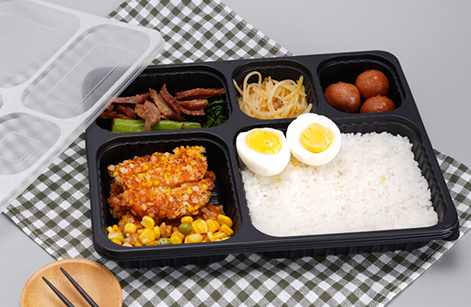

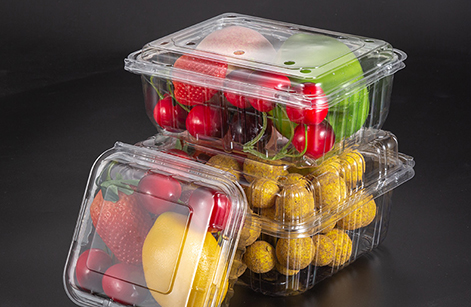

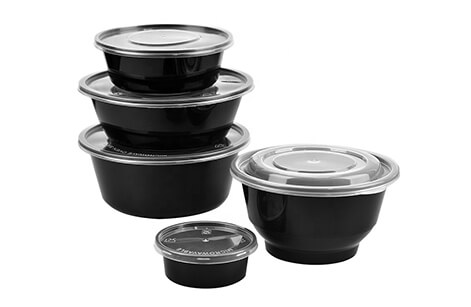

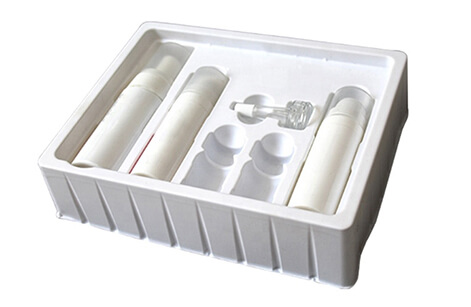

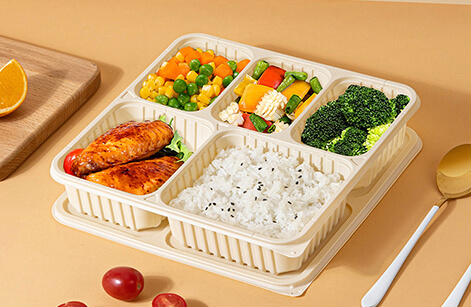

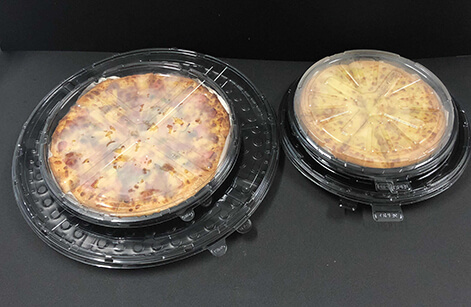

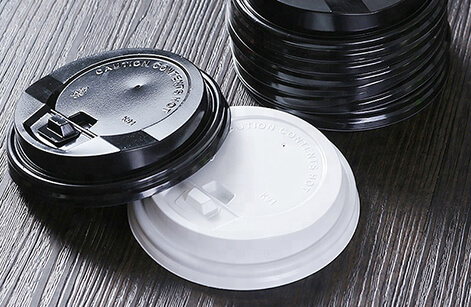

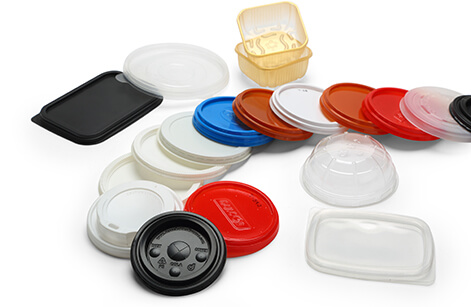

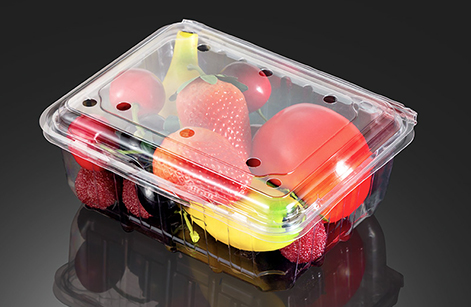

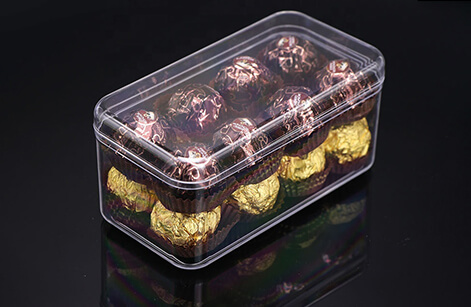

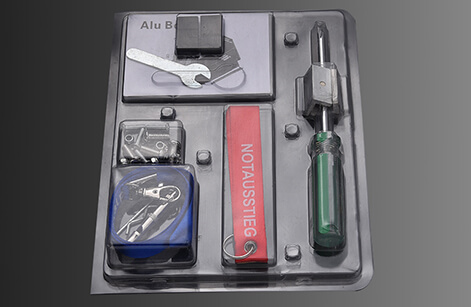

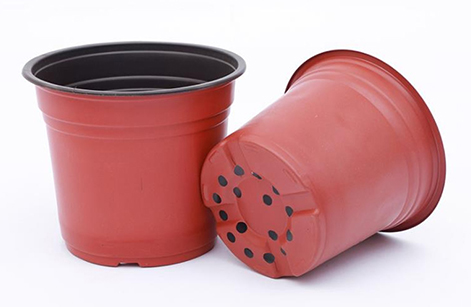

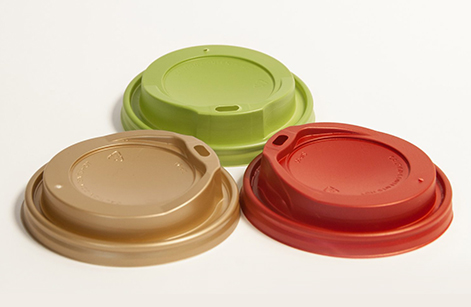

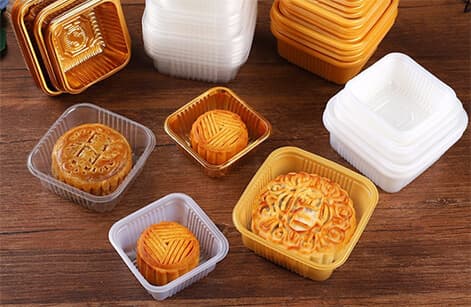

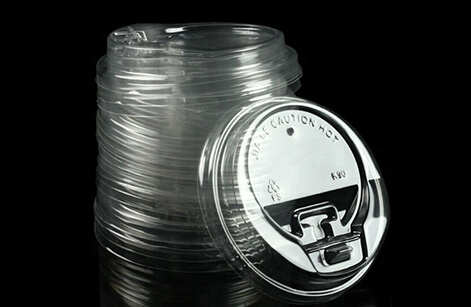

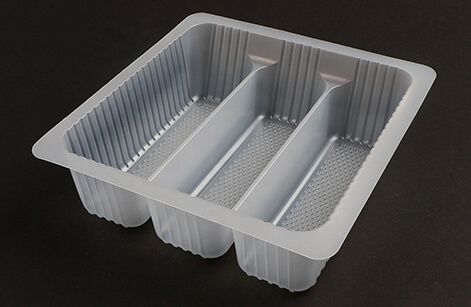

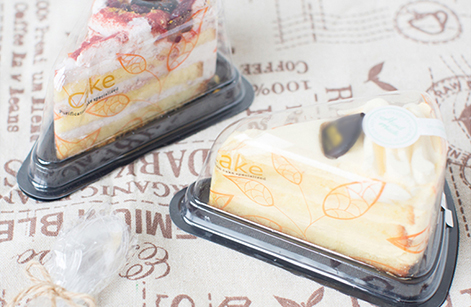

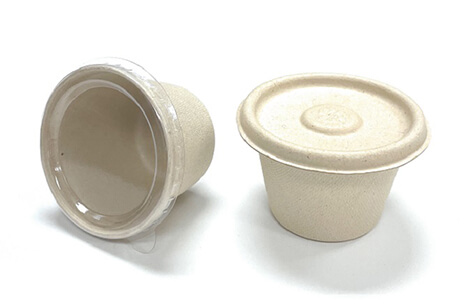

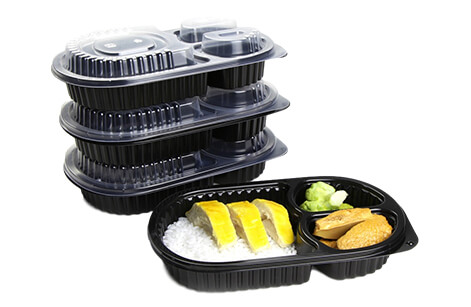

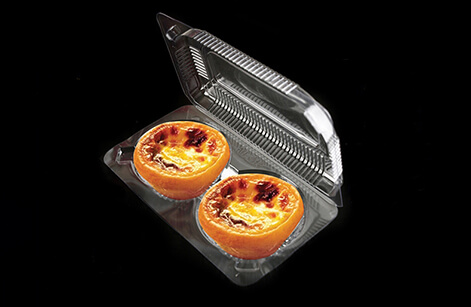

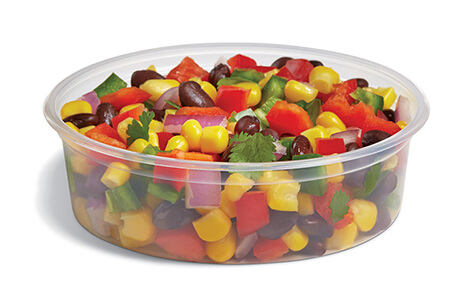

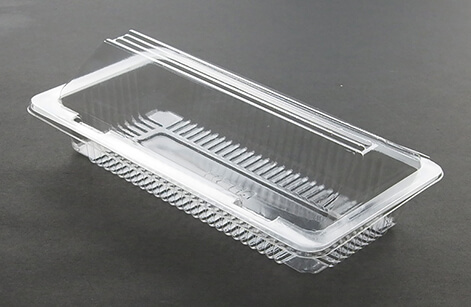

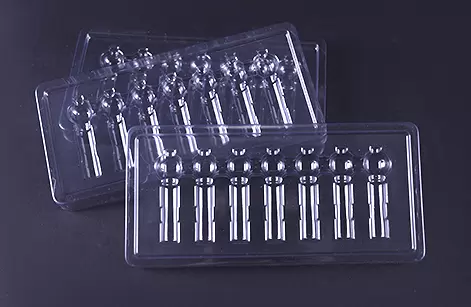

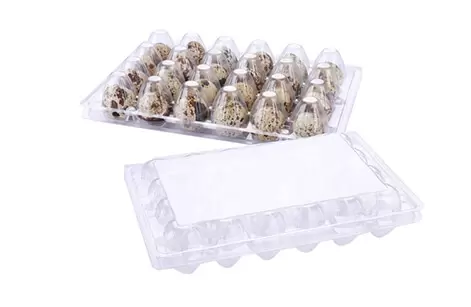

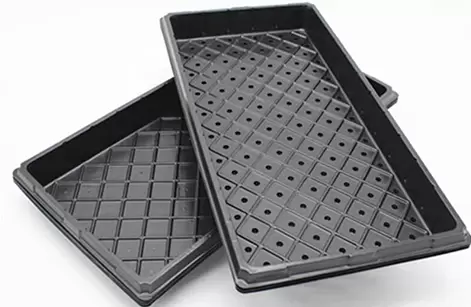

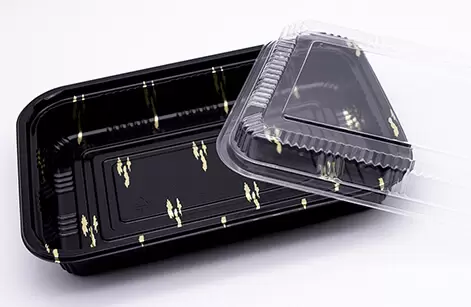

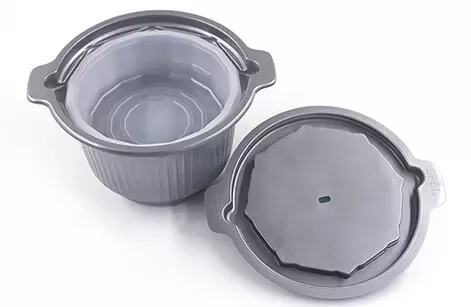

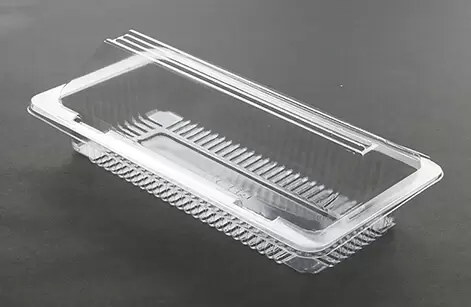

TTF seriyali to'liq avtomatik termoformlash mashinasi bizning eng so'nggi hisoblanadi ishlab chiqilgan asosiy mahsulot. Plastmassa termoformlash mashinasi shakllantirish, zımbalama, kesish va yig'ish jarayonini birlashtiradi. Bir martalik plastik mahsulotlar ishlab chiqarish uchun. Ko'pgina xaridorlar uchun mos bo'lib, u plastik tovoqlar, qopqoqli idishlar, tushlik qutilari, lateral teshikli meva qutisi, qopqoqlar, ampulali patnis, qulupnay va ko'k qutisi va hokazo teshiklari bo'lgan plastik idishlarni ishlab chiqarishi mumkin. Mashina to'liq servo vosita tomonidan boshqariladi. Barqaror ishlash, past shovqin, yuqori samaradorlik, yuqori sifat.

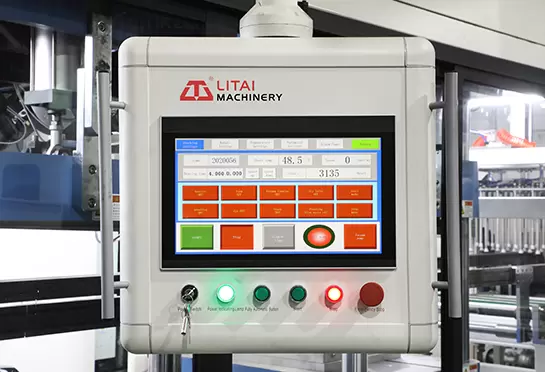

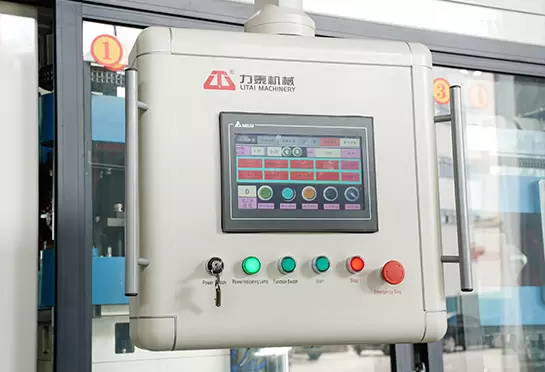

Sensorli ekran:
Detla (Tayvan) Track:qo'lda qo'lda qolip
o'zgartirish
to'rtta stantsiyali termoformlash mashinasi
  • Plitalarni tashish
    to'rtta stantsiyali termoformlash mashinasi
  • Plitalarni tashish
  • Isitish:
    Trimble (Xitoy)
  • Trek: qo'lda
  • Sensorli ekran:
    Detla (Tayvan)
  • Qo'lda qolip
    o'zgartirish

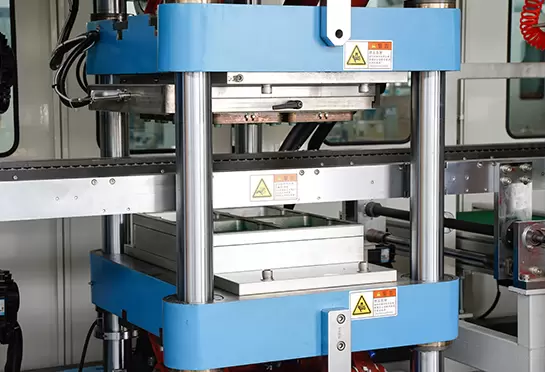

  • Shakllantirish
  • Mushtlash
  • Kesish
  • Stacking
  • Xavfsizlik
    indikator
  • Konveyer
  • Chiqib ketish varag'i
    yig'ish qismi

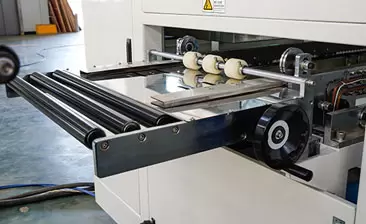

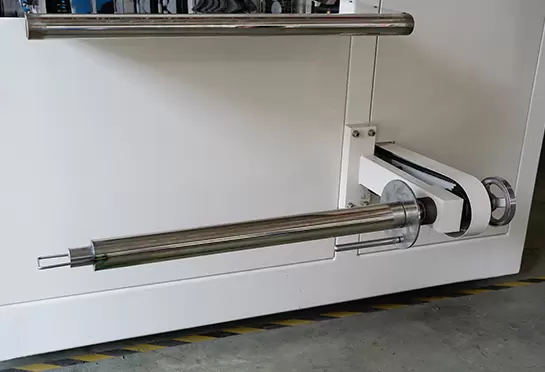

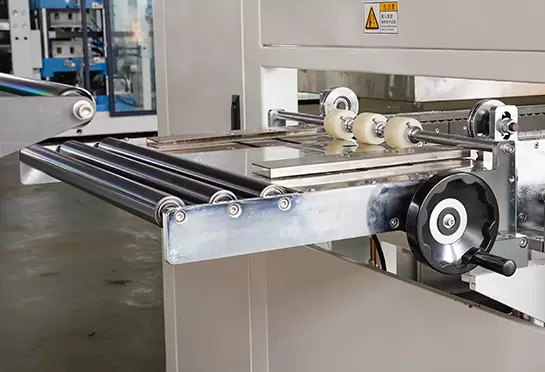

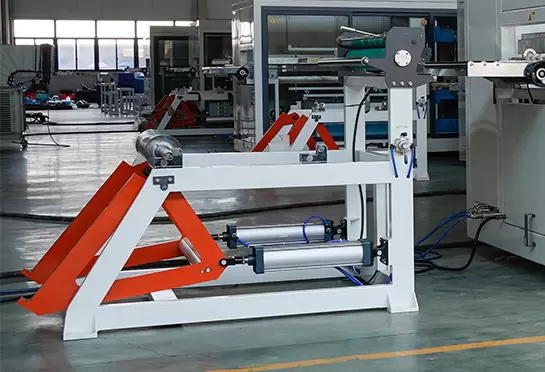

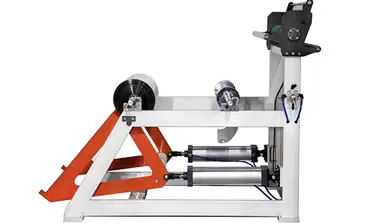

Choyshab bilan oziqlantirish
Choyshab bilan oziqlantirish

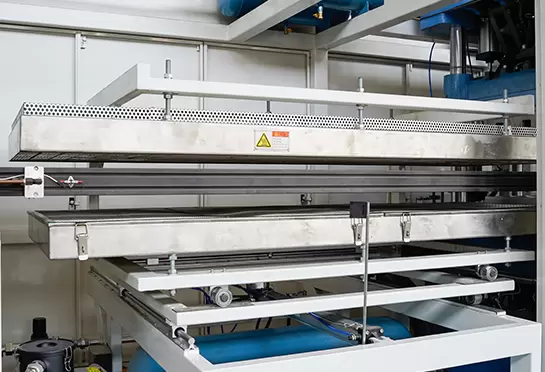

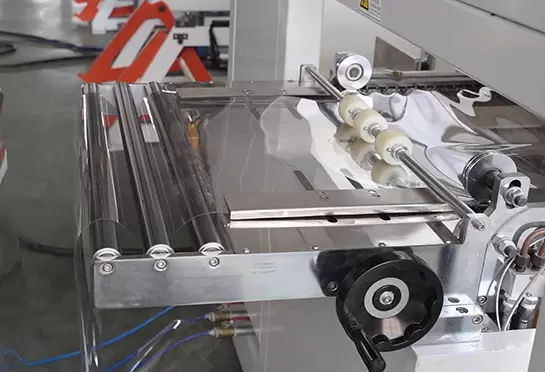

Plitalarni tashish
Plitalarni tashish

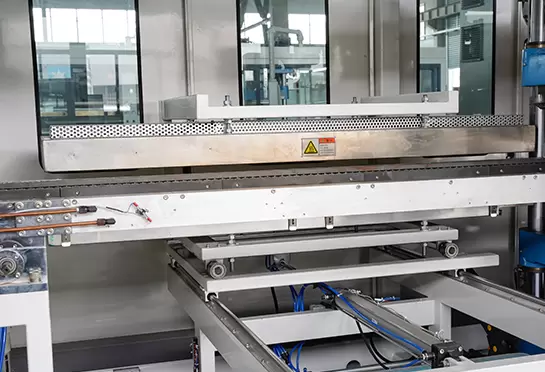

Isitish:
Elshteyn (Germaniya)
Isitish:
Elshteyn (Germaniya)

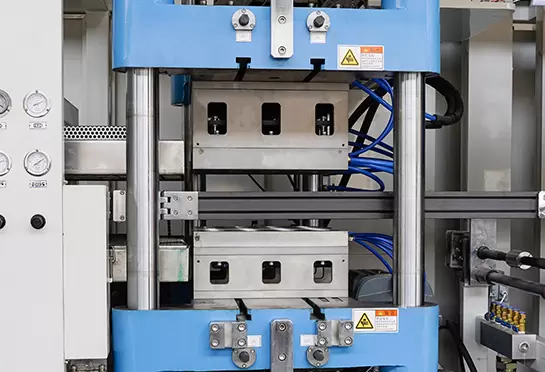

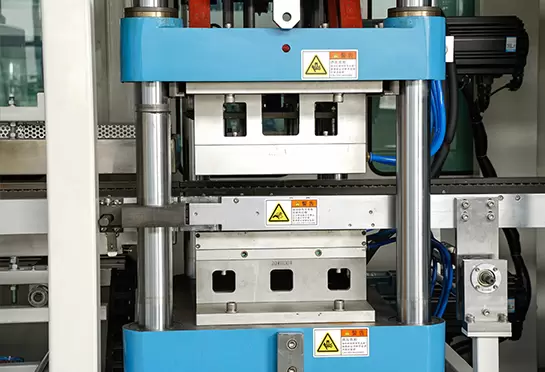

Shakllantirish
Shakllantirish

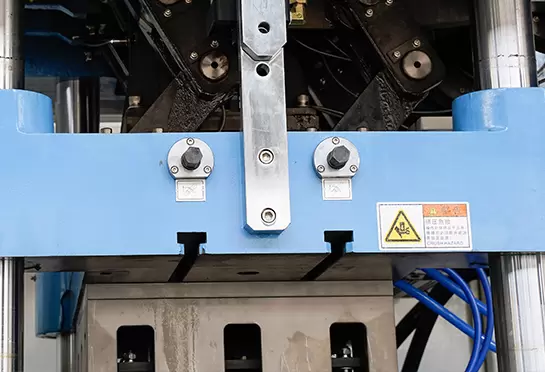

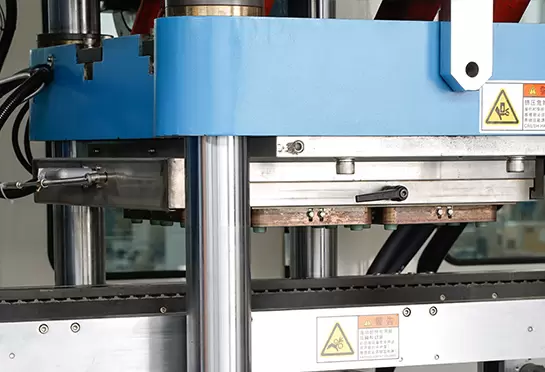

Mushtlash
Mushtlash
Kesish
Kesish

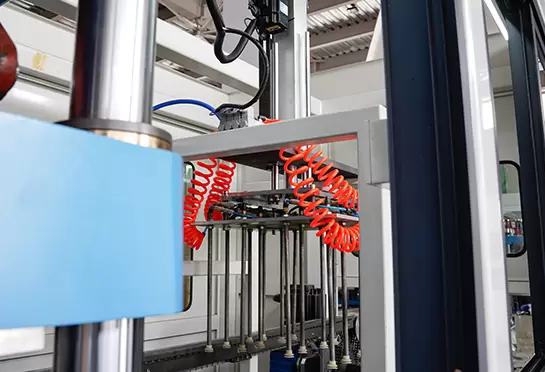

Stacking
Stacking

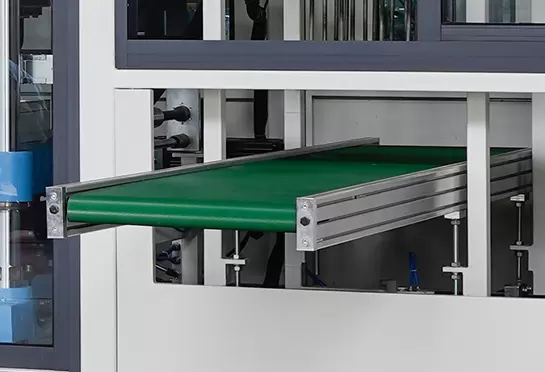

Konveyer
Konveyer
Xavfsizlik
indikator
Xavfsizlik
indikator

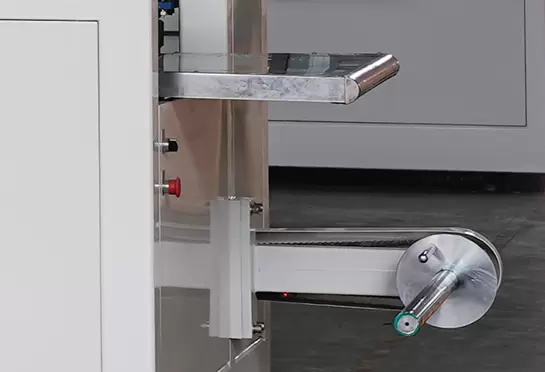

Chiqib ketish varag'i
yig'ish qismi
Chiqib ketish varag'i
yig'ish qismi

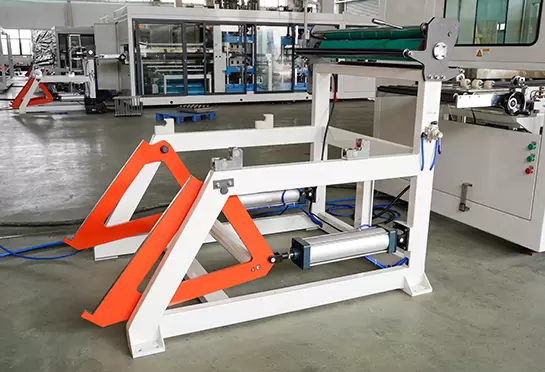

  • Choyshab bilan oziqlantirish
  • Plitalarni tashish
  • Isitish:
    Ershteyn (Germaniya)
  • Trek: avtomatik

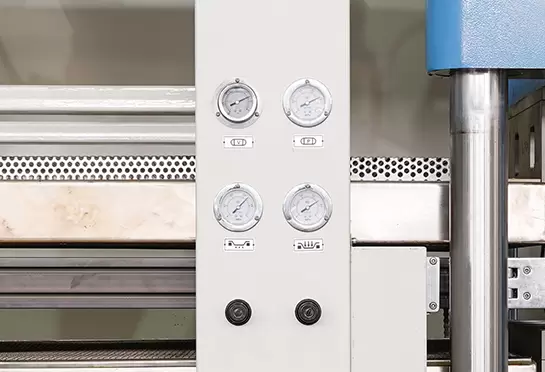

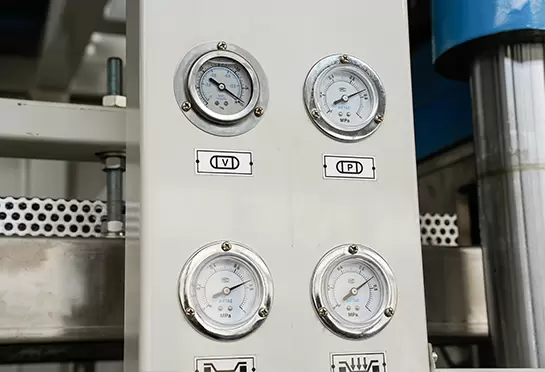

  • Barometr
  • Servoni torting:
    Detla (Tayvan)
  • Shakllantirish

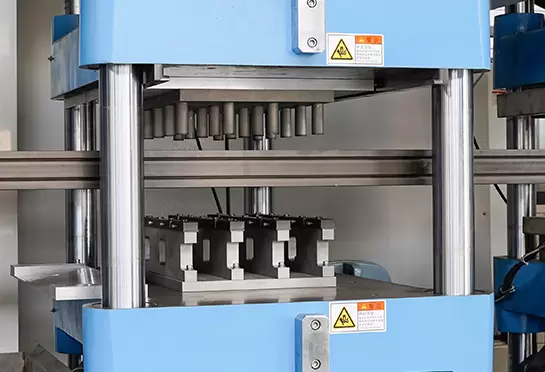

  • Mushtlash

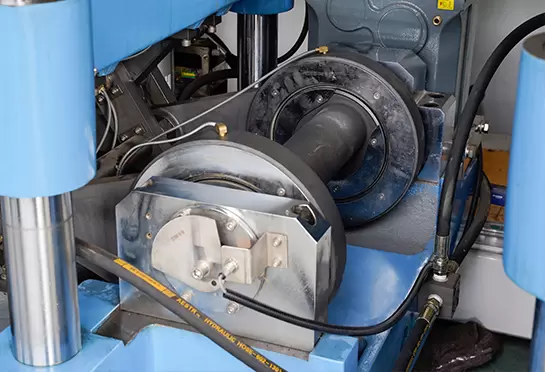

  • Eksantrik g'ildirak
  • Shaklni tez almashtirish
  • Xavfsizlik ko'rsatkichi
  • Avtomatik sozlash
    mog'or
  • Kesish
  • Sensorli ekran:
    Siemens (Germaniya)
  • Xavfsizlik
    indikator

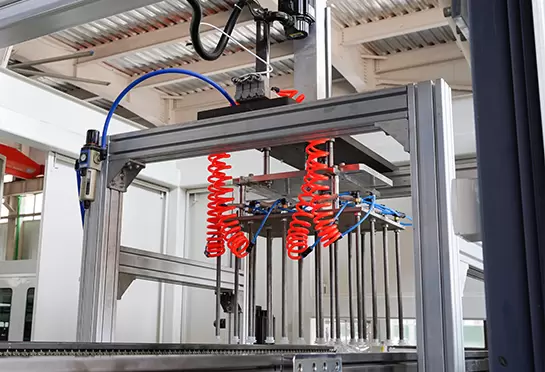

  • Stacking

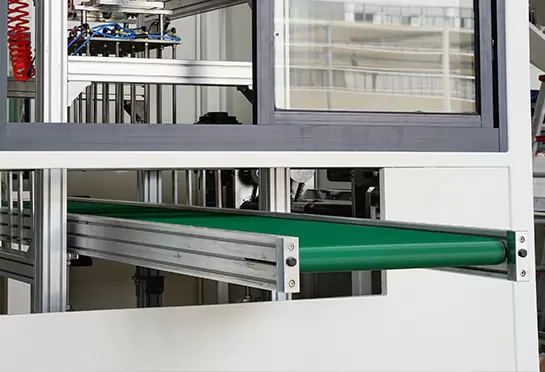

  • Konveyer
  • Chiqib ketish varag'i
    yig'ish qismi
  • Xavfsizlik
    Ko'rsatkich
  • Shaklni tez almashtirish
Barometr yuqoriga tortuvchi servo:
Detla (Tayvan) Track:avtomatik Tez o'zgartirish
qolipning Sensorli ekrani:
Siemens (Germaniya) Eksantrik
g'ildirak Avtomatik sozlash
mog'or

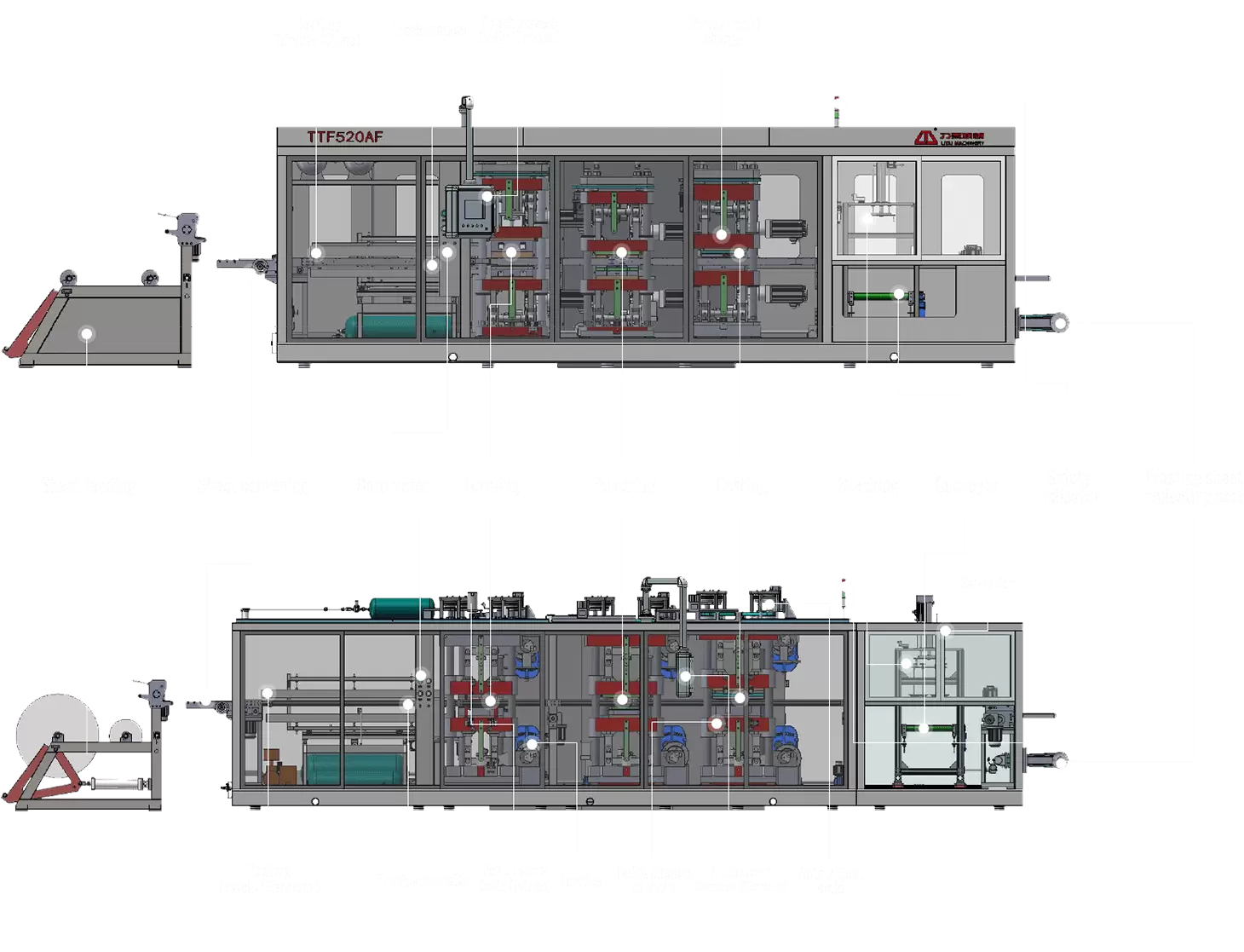

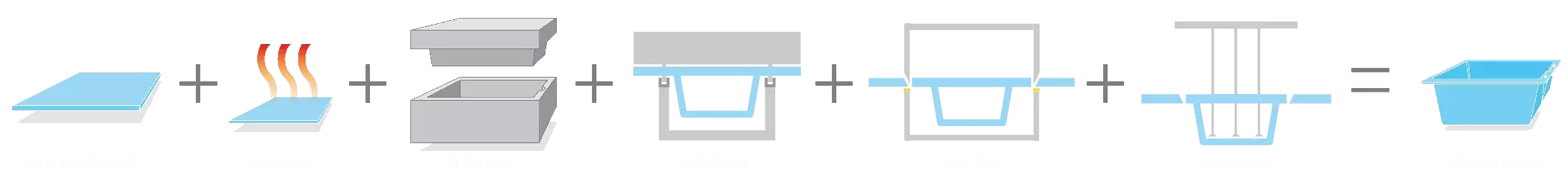

to'rtta stantsiyali termoformlash mashinasi qoliplash jarayonining kontur diagrammasi

MOSHINA HAQIDA XULOSA

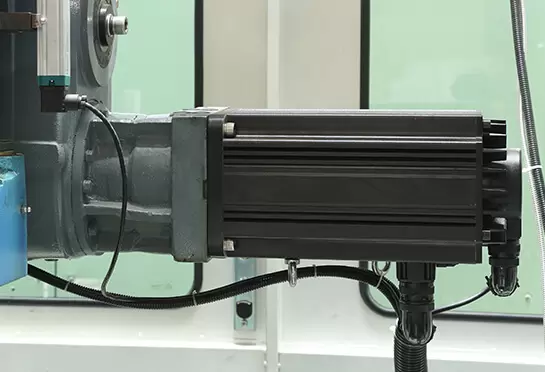

  • Har bir servo motorda mashinaning ortiqcha ishlashi uchun ortiqcha yuk himoyasi mavjud.

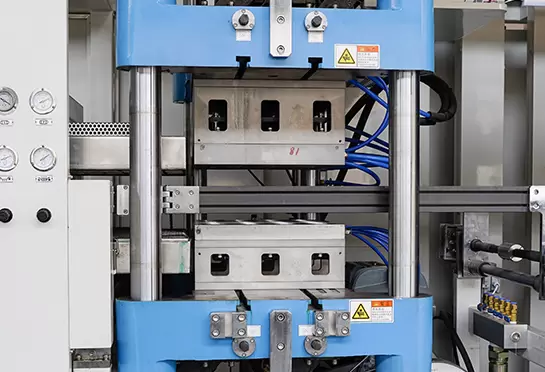

  • Mog'orni tez o'zgartirish moslamasi mavjud bo'lib, u qolipni almashtirish vaqtini juda qisqartiradi.

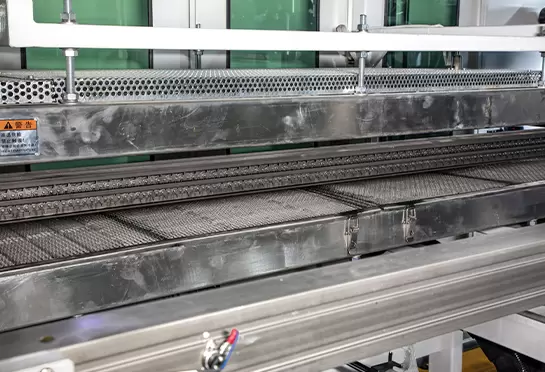

  • Mashina PID harorat tizimini qabul qiladi, u yuqori aniqlik va haroratni nazorat qilish tolerantligini ＜1 ℃ ko'rsatadi.

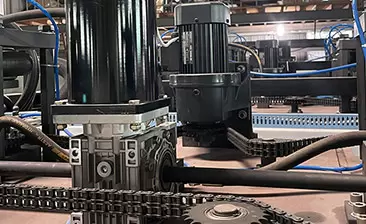

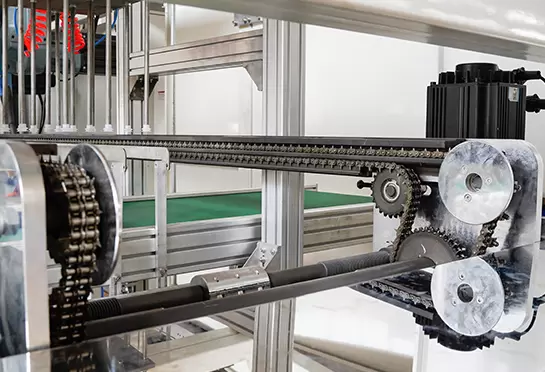

  • Tishli zanjir 65#Mn dan yasalgan bo'lib, varaqni tashishga yordam beradi. Suv sovutgichli alyuminiy relslar, suvni tejash.

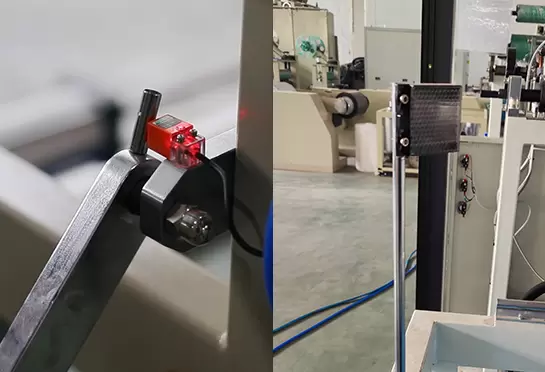

  • Oziqlantirish va isitish qismida ishlab chiqarish jarayonida xatoliklarni oldini olish uchun optoelektronik kalit mavjud.

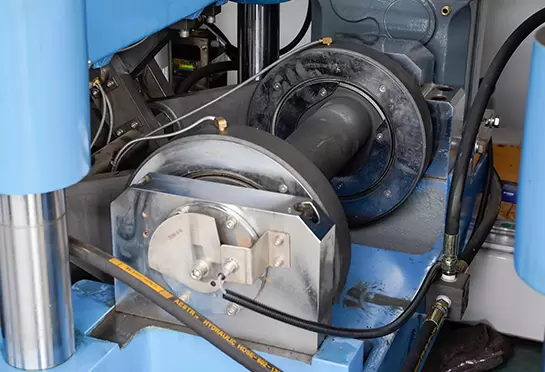

  • Har bir stansiya eksantrik krank aloqasi tuzilishi bilan boshqariladi.

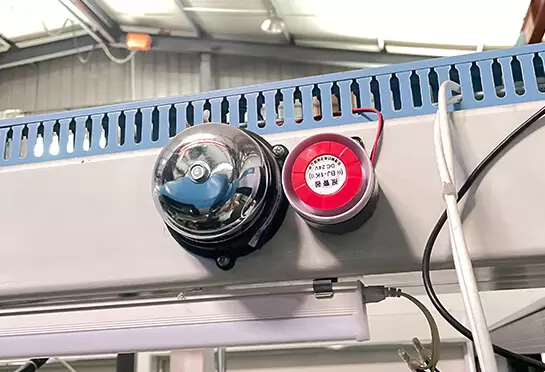

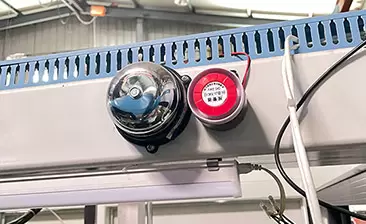

  • Sürgülü eshiklarning signal funktsiyasi mavjud.
  • Past baricenter va tayyor mahsulotlarning balandligi, shuningdek, barqaror ishlash oson ishlash va qulay ko'rishni ta'minlaydi.
Har bir servo motorda mashinaning ortiqcha ishlashi uchun ortiqcha yuk himoyasi mavjud. Har bir servo motorda mashinaning ortiqcha ishlashi uchun ortiqcha yuk himoyasi mavjud.
Mog'orni tez o'zgartirish moslamasi mavjud bo'lib, u qolipni almashtirish vaqtini juda qisqartiradi. Mog'orni tez o'zgartirish moslamasi mavjud bo'lib, u qolipni almashtirish vaqtini juda qisqartiradi.
Mashina PID harorat tizimini qabul qiladi, u yuqori aniqlik va haroratni nazorat qilish tolerantligini ＜1 ℃ ko'rsatadi. Mashina PID harorat tizimini qabul qiladi, u yuqori aniqlik va haroratni nazorat qilish tolerantligini ＜1 ℃ ko'rsatadi.
Tishli zanjir 65#Mn dan yasalgan bo'lib, varaqni tashishga yordam beradi. Suv sovutgichli alyuminiy relslar, suvni tejash. Tishli zanjir 65#Mn dan yasalgan bo'lib, varaqni tashishga yordam beradi. Suv sovutgichli alyuminiy relslar, suvni tejash.
Oziqlantirish va isitish qismida ishlab chiqarish jarayonida xatoliklarni oldini olish uchun optoelektronik kalit mavjud. Oziqlantirish va isitish qismida ishlab chiqarish jarayonida xatoliklarni oldini olish uchun optoelektronik kalit mavjud.
Har bir stansiya eksantrik krank aloqasi tuzilishi bilan boshqariladi. Har bir stansiya eksantrik krank aloqasi tuzilishi bilan boshqariladi.
Sürgülü eshiklarning signal funktsiyasi mavjud. Sürgülü eshiklarning signal funktsiyasi mavjud.

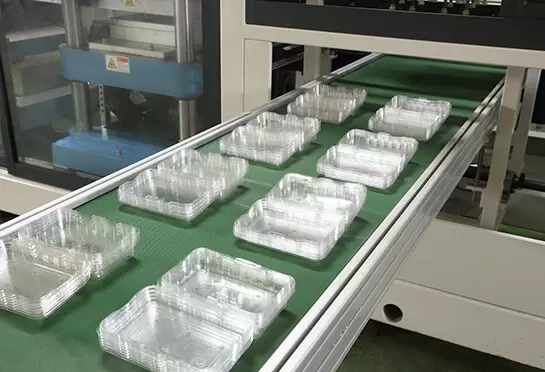

Past baricenter va tayyor mahsulotlarning balandligi, shuningdek, barqaror ishlash oson ishlash va qulay ko'rishni ta'minlaydi. Past baricenter va tayyor mahsulotlarning balandligi, shuningdek, barqaror ishlash oson ishlash va qulay ko'rishni ta'minlaydi.
