Uch stantsiyali termoformlash mashinasi

Uch stantsiyali termoformlash mashinasi
Sanoat va savdoni ishlab chiqarish va sotish
  • YoRDIMCHI UShBULAR
    Chiller 15F
    Mashina ishlayotgan vaqtda qoliplarni, relslarni va gidravlik tizimlarni sovutib oling

    Sovutgich: R22

    Sovutish ventilyatori: 0,55kv*2

    Suv idishining hajmi: 240 l

    Nominal quvvat: 13,6 kVt

    Quvvat manbai: 3PH-380V/50Hz

    Hajmi: 1750*930*1600mm

    Og'irligi: 420 kg

  • YoRDIMCHI UShBULAR
    Havo idishi 1 m³
    Havo bosimini barqaror ushlab turish uchun havo siqish tizimining yordamchi qismi

    Hajmi: 1,0 m³

    Bosim: 0,8Mpa

    Dizayn harorati: 150 ℃

    Umumiy balandligi: 2400 mm

    Ichki diametri: 800 mm

    Quvvat valfi interfeysi: Rp 11/2

    Drenaj valfi interfeysi: R 1/2

  • YORDAMCHI UShBULAR
    Havo kompressori
    TK-3.6
    Kalıplama paytida etarlicha havo oling

    Ish bosimi: 0,8Mpa

    Havo almashinuvi: 3,6 m³ / min

    Dvigatel quvvati: 3PH-380V/50Hz

    Hajmi: 1150x900x1350mm

    Quvvat manbai: 3PH-380V/50Hz

    Sovutish usuli: havo bilan sovutilgan

    Yog 'miqdori: Taxminan 27L

ASOSIY TEXNIK PARAMETRE
Model
Shakllanish maydoni520 mm x 400 mm700 mm x 550 mm
Shakllanish chuqurligi (maks.)110 mm120 mm
Plitalar qalinligi0,2-2,0 mm0,2-2,0 mm
Shakllanish tezligi (maks.)30 marta / min35 marta / min
Havo bosimi0,6-0,8 mpa0,6-0,8 mpa
Havo iste'moli3,0 m³/min3,6 m³/min
Suv iste'moli0,7 m³/soat0,7 m³/soat
Varaq kengligi (maks.)550 mm730 mm
Tegishli varaqPP, PS, HIPS, PET, PVX, PLA va boshqalar.PP, PS, HIPS, PET, PVX, PLA va boshqalar.
Quvvatlantirish manbaiAC 380V, 50Hz, uch fazali, to'rt simliAC 380V, 50Hz, uch fazali, to'rt simli
Ishlatilgan quvvat50 kVt95 kVt
Nominal quvvat100KVt190 kVt
Isitish quvvati75 kVt118 kVt
JarayonShakllash-kesish-stakalashShakllash-kesish-stakalash
HajmiL9700*W4600*H2700mmL13000*W4700*H2750mm
Og'irligiTaxminan 9,0TTaxminan 19,0T
Model
Shakllanish maydoni (maks.)
Shakllanish chuqurligi (maks.)
Plitalar qalinligi
Shakllanish tezligi (maks.)
Havo bosimi
Havo iste'moli
Suv iste'moli
Varaq kengligi (maks.)
Tegishli varaq
Quvvatlantirish manbai
Ishlatilgan quvvat
Isitish quvvati
Nominal quvvat
Jarayon
O'lcham
Og'irligi
520 mm x 400 mm
110 mm
0,2-1,6 mm
30 marta / min
0,6-0,8 mpa
3,0 m³/min
0,7 m³/soat
550 mm
PP, PS, HIPS, PET, PVX, PLA va boshqalar.
AC 380V, 50Hz, uch fazali, to'rt simli
50KVt
75 kVt
110 kVt
Oziqlantirish-isitish- shakllantirish-kesish-stacking-qayta ishlash
L8200*W4650*H2670mm
Taxminan 9T
520 mm x 400 mm
110 mm
0,2-1,6 mm
30 marta / min
0,6-0,8 mpa
3,0 m³/min
0,7 m³/soat
550 mm
PP, PS, HIPS, PET, PVX, PLA va boshqalar.
AC 380V, 50Hz, uch fazali, to'rt simli
50KVt
75 kVt
110 kVt
Oziqlantirish-isitish- shakllantirish-kesish-stacking-qayta ishlash
L8200*W4650*H2670mm
Taxminan 9T
  • Yuqori xavfsizlik
  • Yuqori barqarorlik
  • Kam shovqin
  • Kam energiya
    iste'mol
  • Yuqori foydalanish
  • To'liq avtomatik

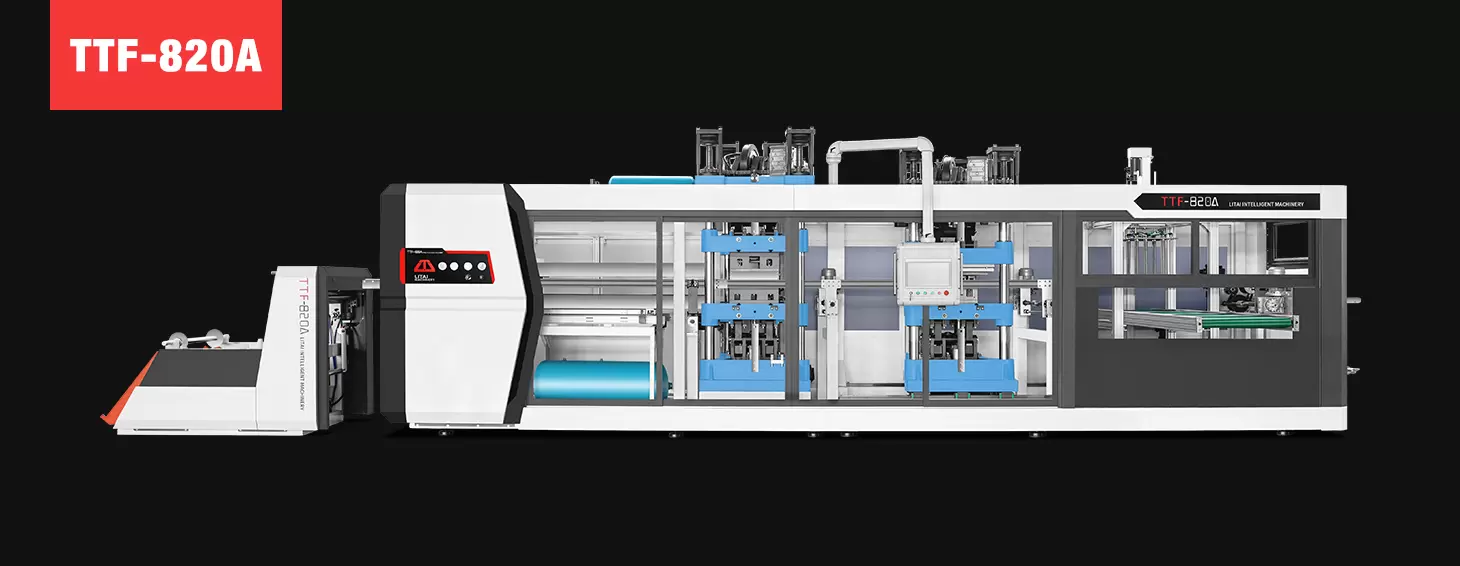

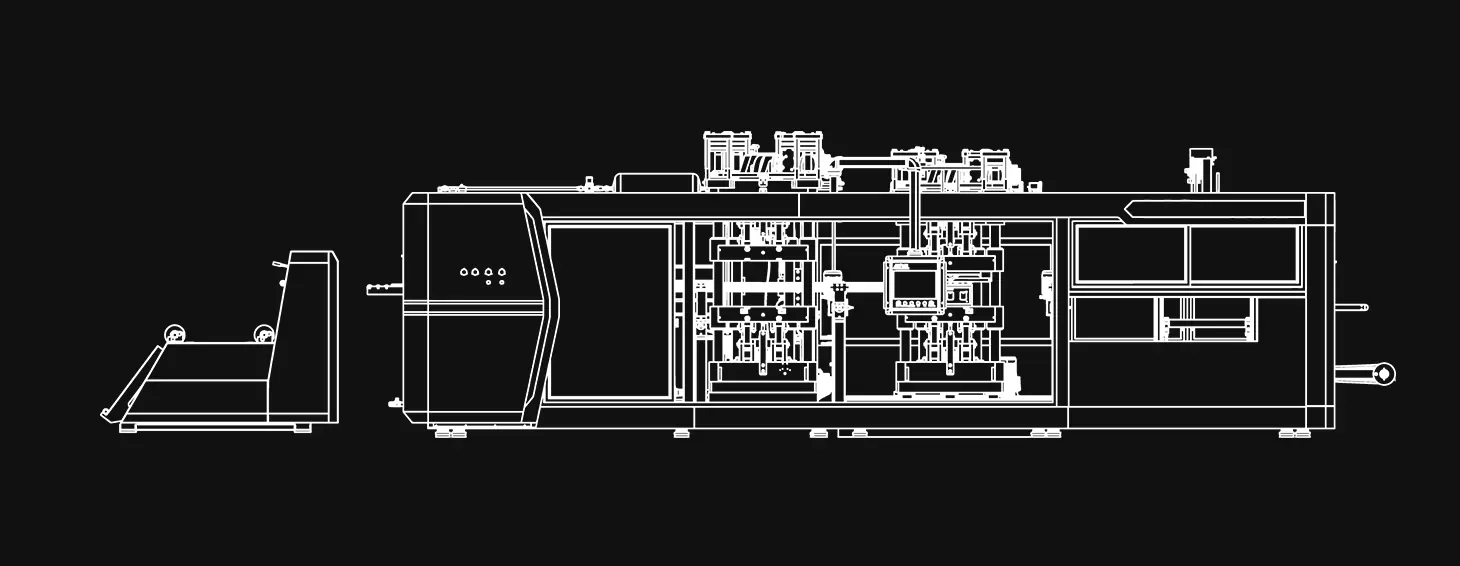

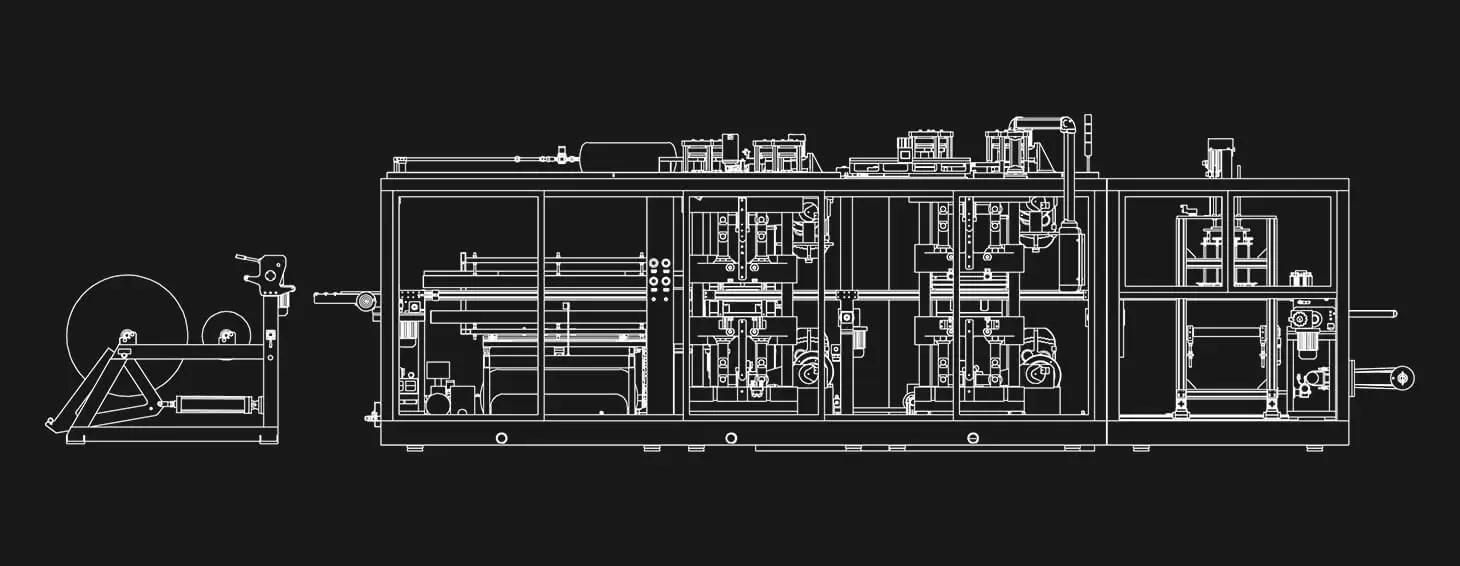

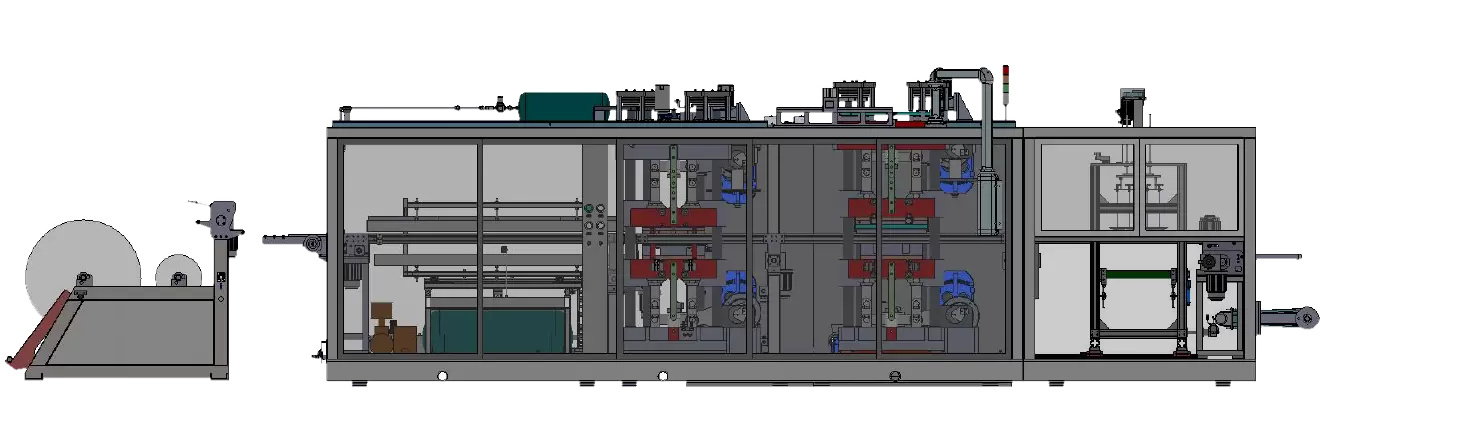

TTF-820A chiziqli diagrammasi
TTF-820A termoformlash mashinasining chiziqli diagrammasi

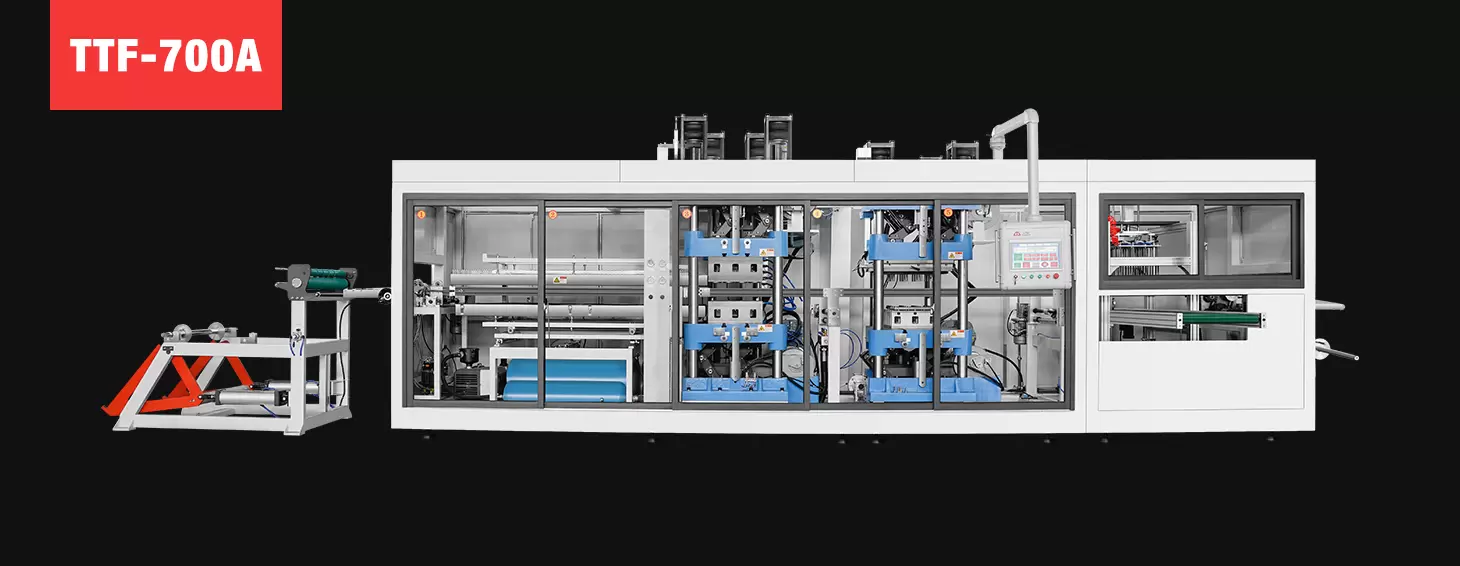

TTF-700A chiziqli diagrammasi
Line diagram of TTF-700A thermoforming machine

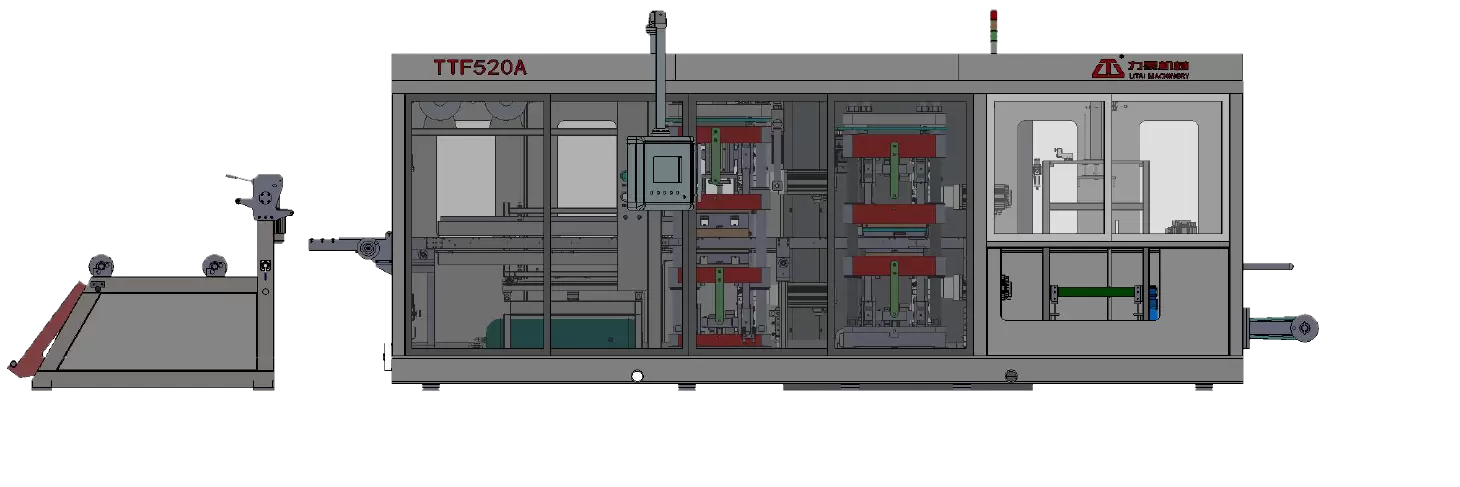

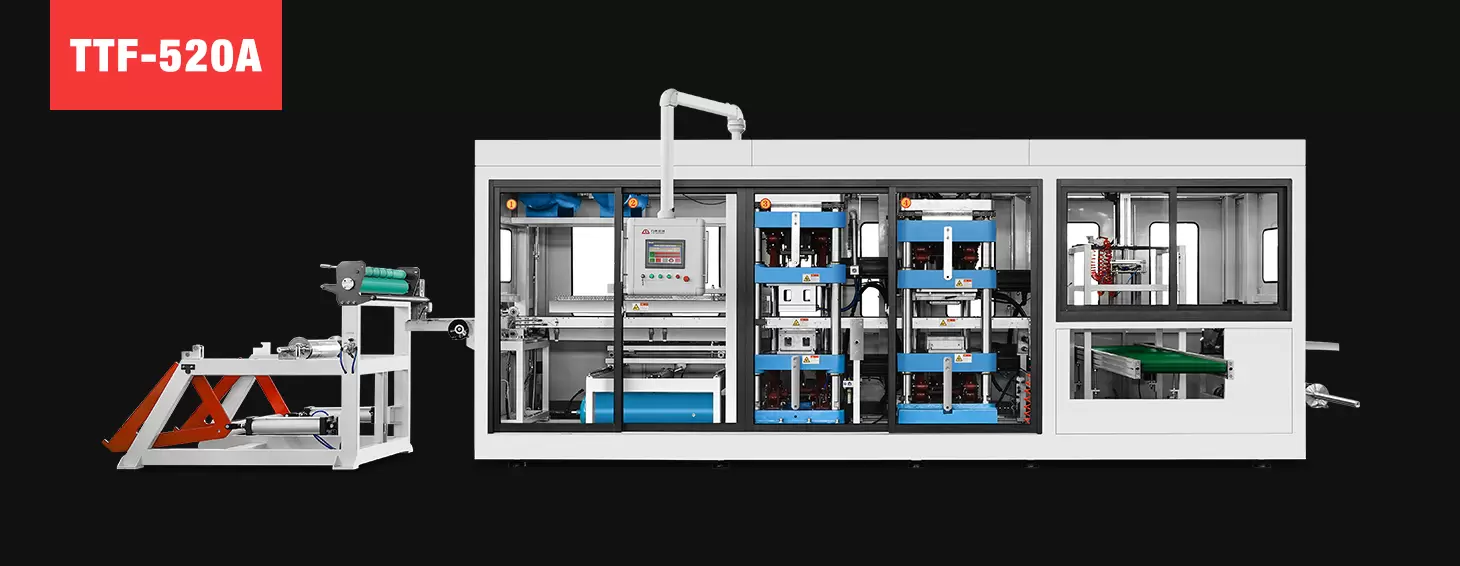

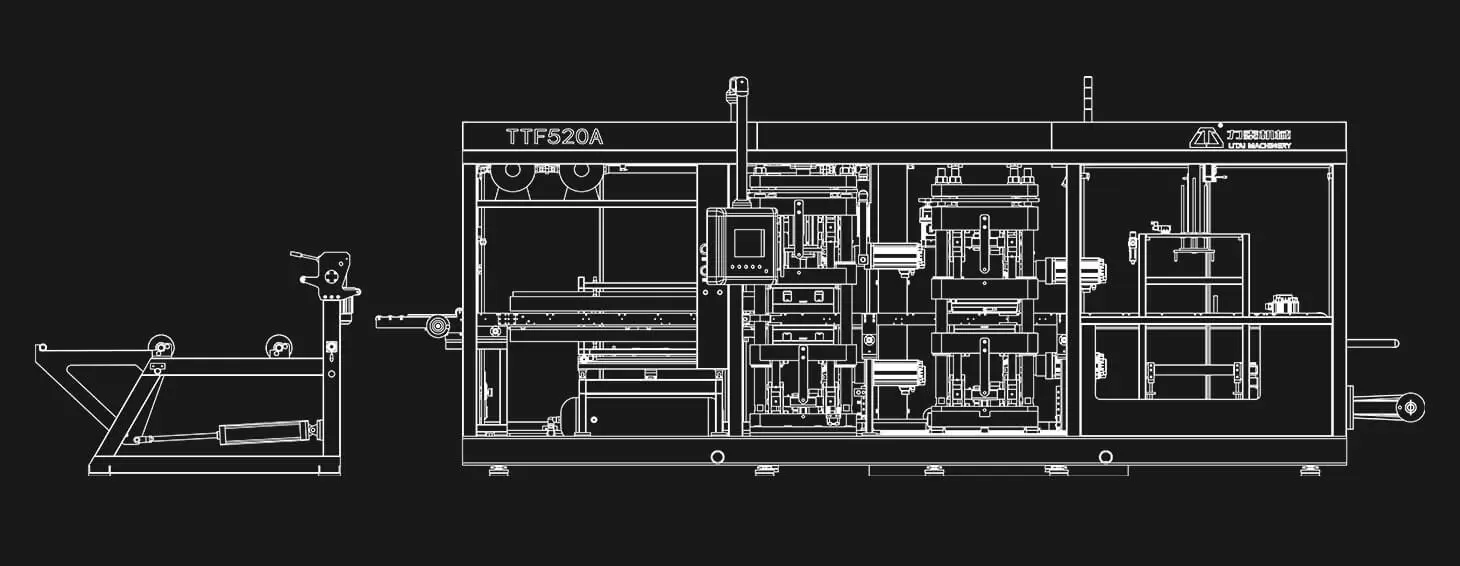

TTF-520A chiziqli diagrammasi
TTF-520A termoformlash mashinasining chiziqli diagrammasi

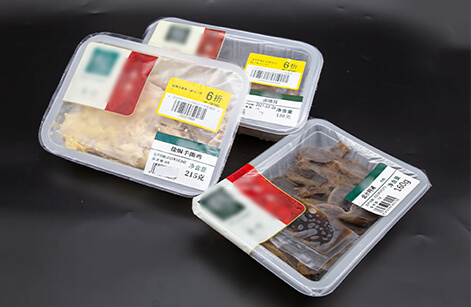

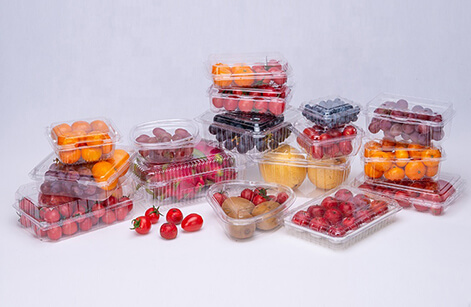

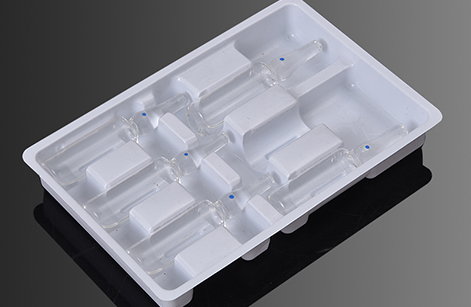

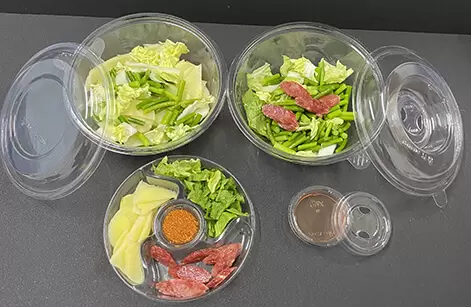

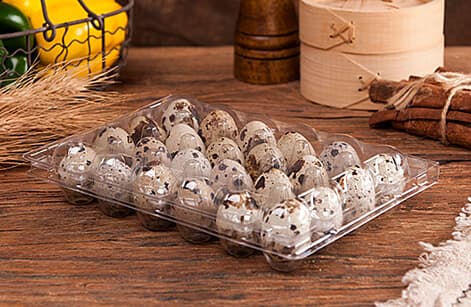

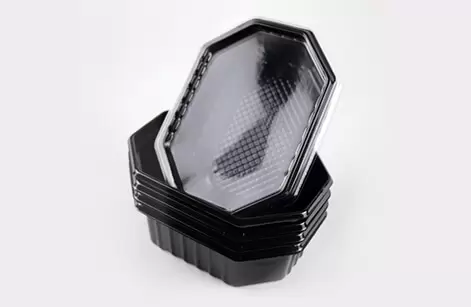

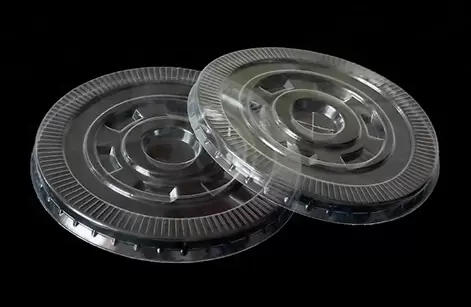

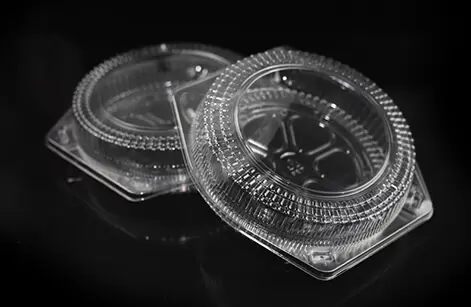

Ilova

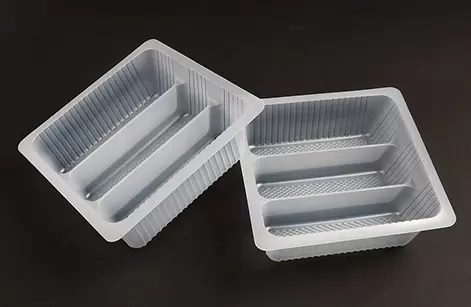

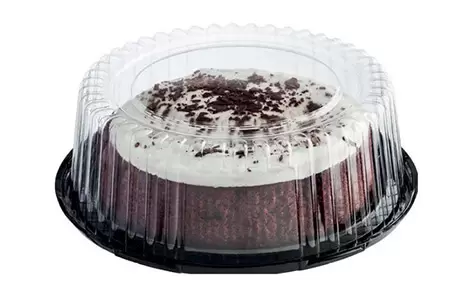

TTF seriyali to'liq avtomatik termoformlash mashinasi bizning eng so'nggi ishlab chiqilgan asosiy mahsulotimizdir. Mashina shakllantirish, zımbalama, kesish va yig'ish jarayonini birlashtiradi. keng tarqalgan bo'lib foydalaniladigan va so'ralgan mijozlarning ko'pchiligiga mos keladi, u plastik tovoqlar, konteynerlar, qutilar, qopqoqlar va boshqalarni ishlab chiqishi mumkin. Mashina to'liq servo vosita tomonidan boshqariladi. barqaror ishlash, past shovqin, yuqori samaradorlik, yuqori sifat.

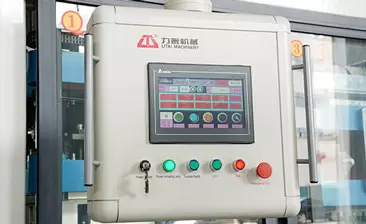

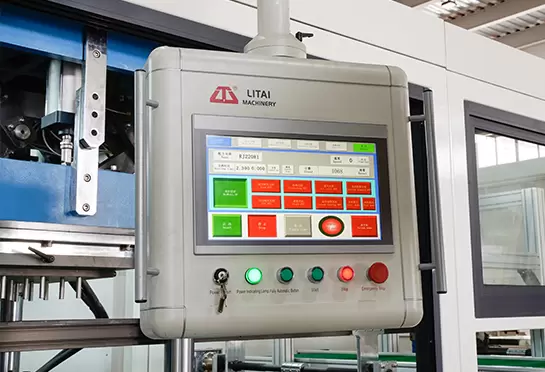

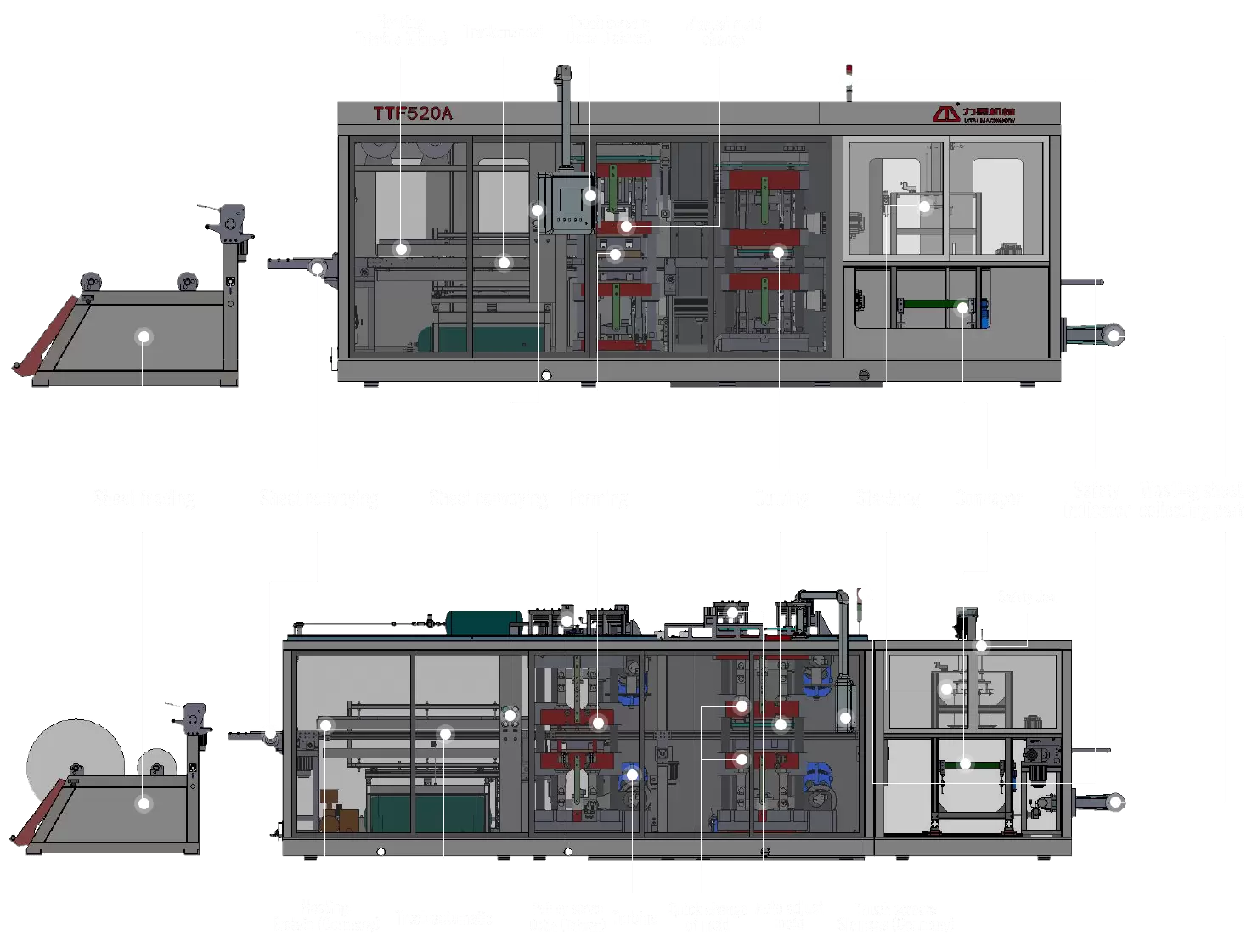

Sensorli ekran:
Detla (Tayvan) Track:qo'lda qo'lda qolip
o'zgartirish
  • Choyshab bilan
    oziqlantirish
  • Plitalarni tashish

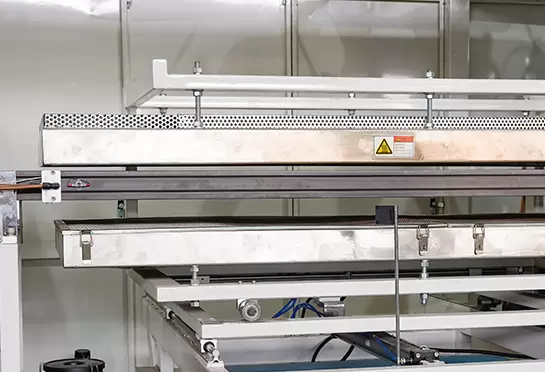

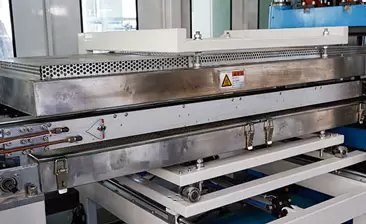

  • Isitish:
    Trimble (Xitoy)
  • Trek: qo'lda
  • Sensorli ekran:
    Detla (Tayvan)
  • Qo'lda qolip
    o'zgartirish
  • Shakllantirish
  • Kesish
  • Stacking
  • Xavfsizlik
    indikator
  • Konveyer
  • Chiqib ketish varag'i
    yig'ish qismi

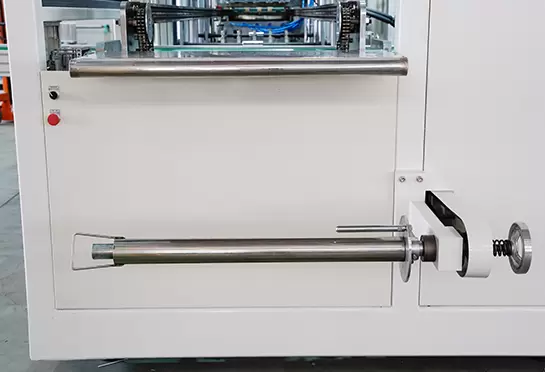

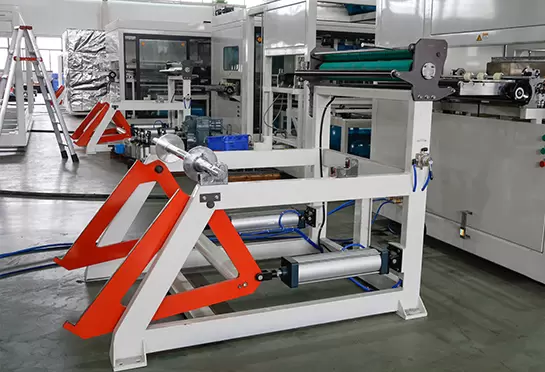

Choyshab bilan
oziqlantirish
Choyshab bilan
oziqlantirish

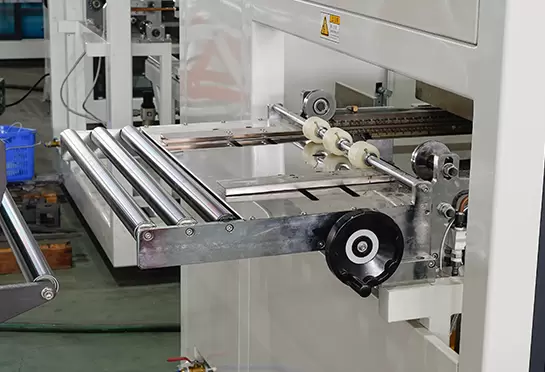

Plitalarni tashish
Plitalarni tashish
Barometr
Barometr

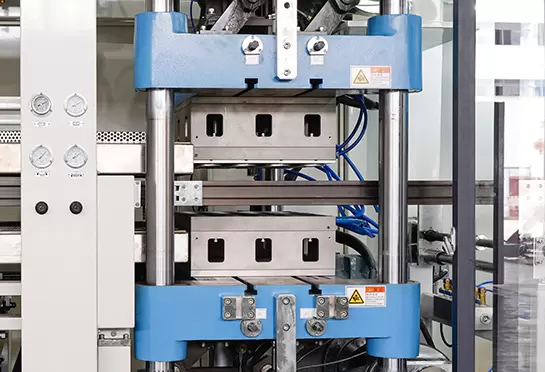

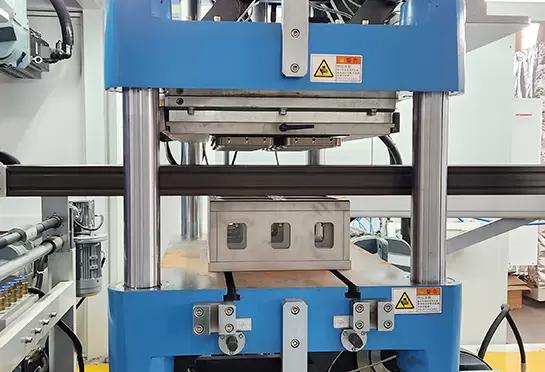

Shakllantirish
Shakllantirish
Kesish
Kesish

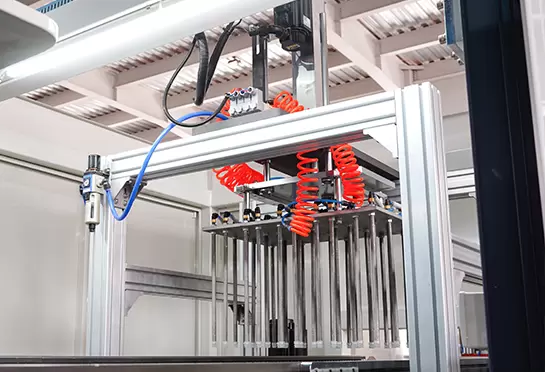

Stacking
Stacking

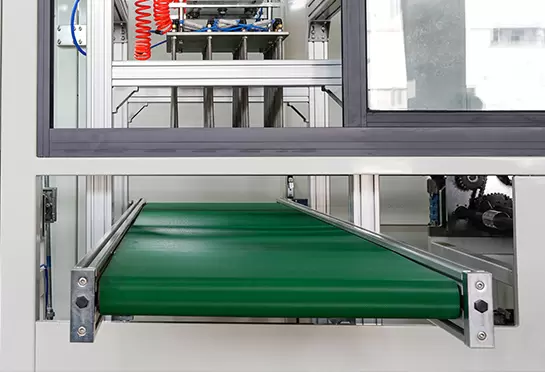

Konveyer
Konveyer
Xavfsizlik
indikator
Xavfsizlik
indikator
Chiqib ketish varag'i
yig'ish qismi
Chiqib ketish varag'i
yig'ish qismi
  • Choyshab bilan
    oziqlantirish
  • Plitalarni tashish
  • Isitish:
    Ershteyn (Germaniya)
  • Trek: avtomatik
  • Barometr
  • Servoni torting:
    Detla (Tayvan)
  • Shakllantirish
  • Turbina
  • Tez o'zgartirish
    mog'ordan
  • Tez o'zgartirish
    mog'ordan
  • Avtomatik sozlash
    mog'or
  • Kesish
  • Sensorli ekran:
    Siemens (Germaniya)
  • Xavfsizlik
    indikator
  • Stacking
  • Konveyer
  • Xavfsizlik ko'rsatkichi
  • Chiqib ketish varag'i
    yig'ish qismi

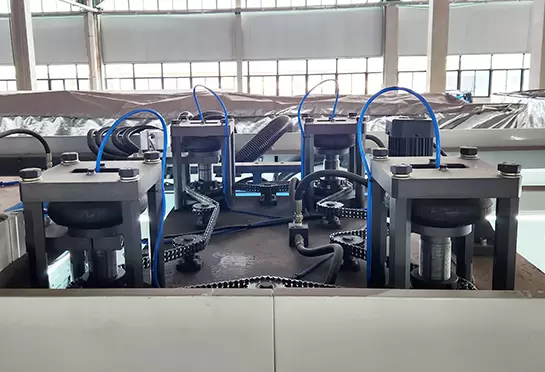

Barometr Yuqoriga tortuvchi servo:
Detla (Tayvan) Track:
avtomatik Tez o'zgartirish
qolipni Avtomatik sozlash
qolip Turbinasi sensorli ekrani:
Siemens (Germaniya)

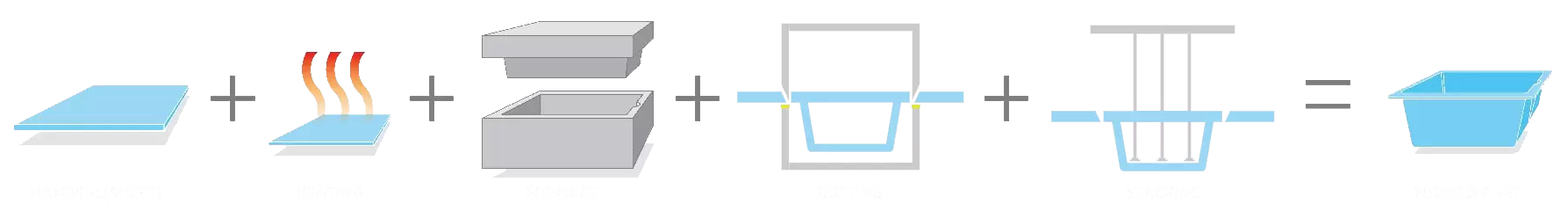

uchta stantsiyali termoformlash mashinasi qoliplash jarayonining kontur diagrammasi

MOSHINA HAQIDA XULOSA

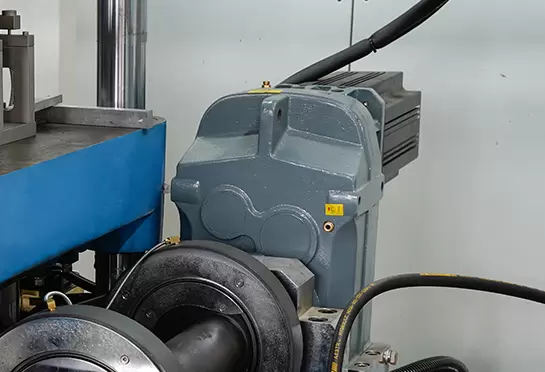

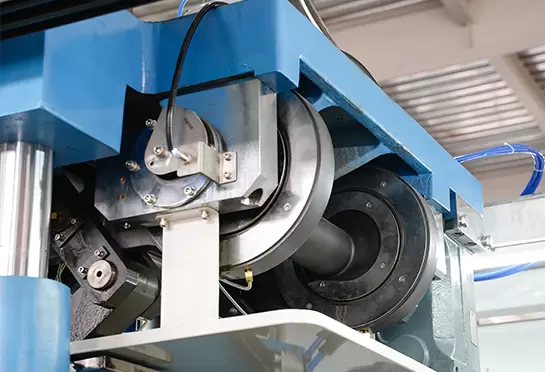

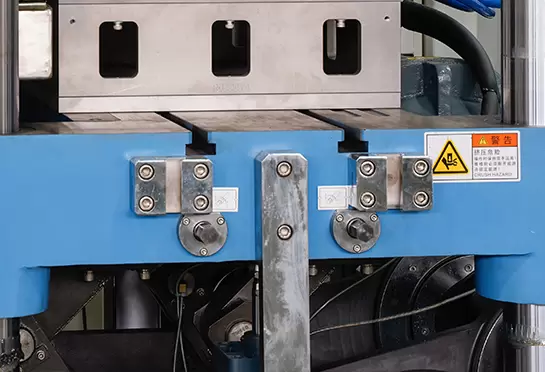

  • Har bir stansiya eksantrik krank aloqasi tuzilishi bilan boshqariladi.

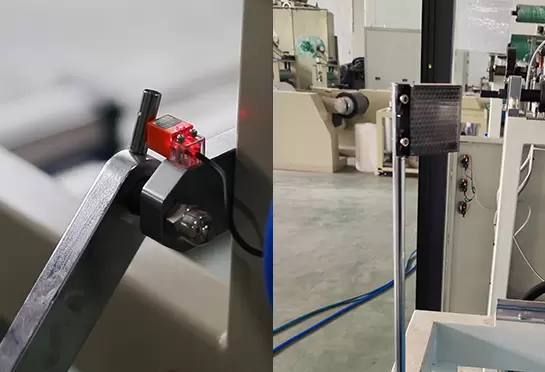

  • Oziqlantirish va isitish qismida ishlab chiqarish jarayonida xatoliklarni oldini olish uchun optoelektronik kalit mavjud.

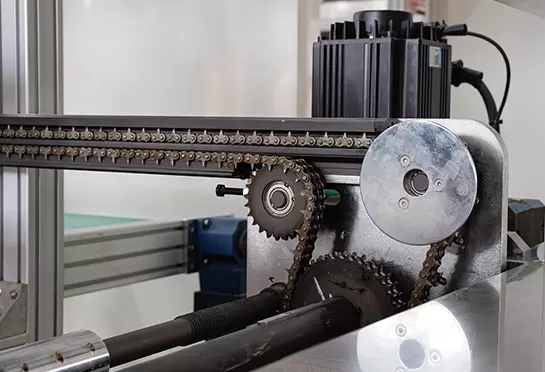

  • Tishli zanjir 65#Mn dan yasalgan bo'lib, varaqni tashishga yordam beradi. Suv sovutgichli alyuminiy relslar, suvni tejash.

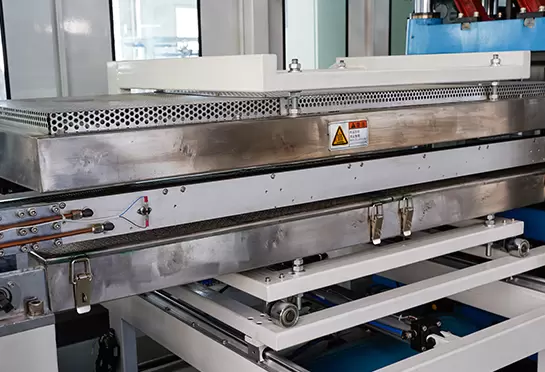

  • Mashina PID harorat tizimini qabul qiladi, u yuqori aniqlik va haroratni nazorat qilish tolerantligini ＜1 ℃ ko'rsatadi.

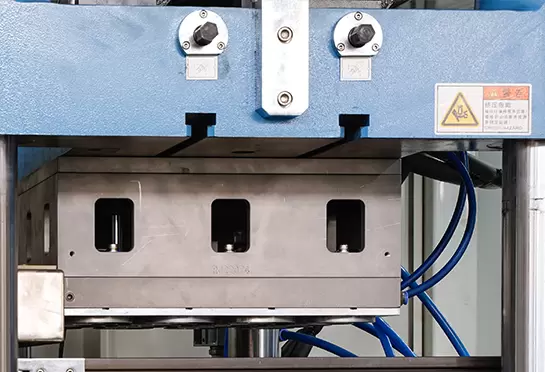

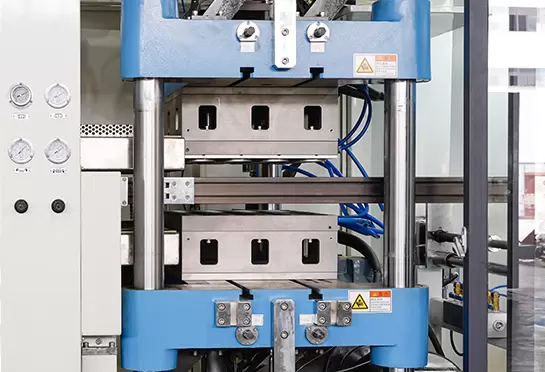

  • Mog'orni tez o'zgartirish moslamasi mavjud bo'lib, u qolipni almashtirish vaqtini juda qisqartiradi.

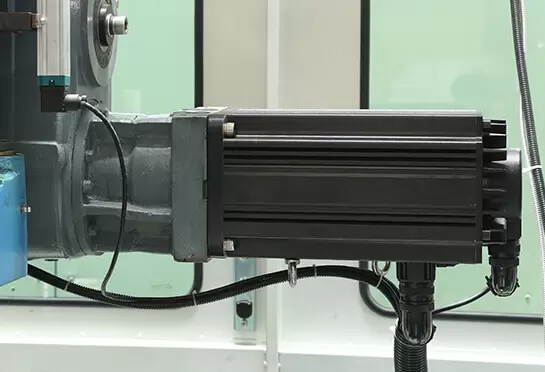

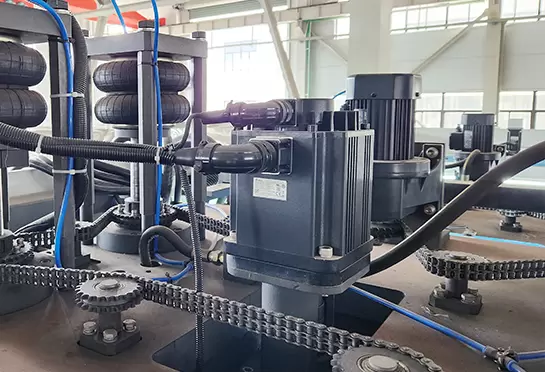

  • Har bir servo motorda mashinaning ortiqcha ishlashi uchun ortiqcha yuk himoyasi mavjud.

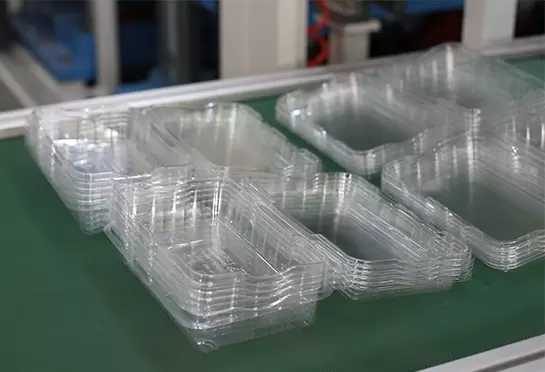

  • Past baricenter va tayyor mahsulotlarning balandligi, shuningdek, barqaror ishlash oson ishlash va qulay ko'rishni ta'minlaydi.

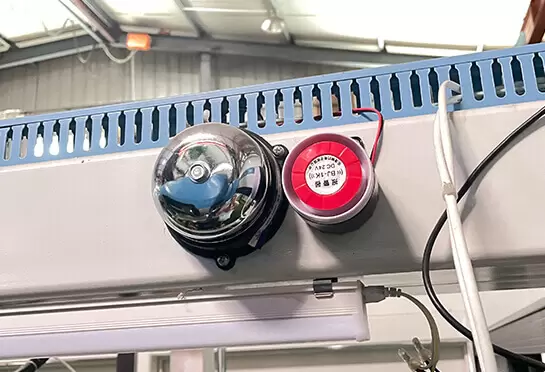

  • Sürgülü eshiklarning signal funktsiyasi mavjud.
  • Mog'orni tez o'zgartirish moslamasi mavjud bo'lib, u qolipni almashtirish vaqtini juda qisqartiradi.
Har bir stansiya eksantrik krank aloqasi tuzilishi bilan boshqariladi. Har bir stansiya eksantrik krank aloqasi tuzilishi bilan boshqariladi.
Oziqlantirish va isitish qismida ishlab chiqarish jarayonida xatoliklarni oldini olish uchun optoelektronik kalit mavjud. Oziqlantirish va isitish qismida ishlab chiqarish jarayonida xatoliklarni oldini olish uchun optoelektronik kalit mavjud.
Tishli zanjir 65#Mn dan yasalgan bo'lib, varaqni tashishga yordam beradi. Suv sovutgichli alyuminiy relslar, suvni tejash. Tishli zanjir 65#Mn dan yasalgan bo'lib, varaqni tashishga yordam beradi. Suv sovutgichli alyuminiy relslar, suvni tejash.
Mashina PID harorat tizimini qabul qiladi, u yuqori aniqlik va haroratni nazorat qilish tolerantligini ＜1 ℃ ko'rsatadi. Mashina PID harorat tizimini qabul qiladi, u yuqori aniqlik va haroratni nazorat qilish tolerantligini ＜1 ℃ ko'rsatadi.
Mog'orni tez o'zgartirish moslamasi mavjud bo'lib, u qolipni almashtirish vaqtini juda qisqartiradi. Mog'orni tez o'zgartirish moslamasi mavjud bo'lib, u qolipni almashtirish vaqtini juda qisqartiradi.
Har bir servo motorda mashinaning ortiqcha ishlashi uchun ortiqcha yuk himoyasi mavjud. Har bir servo motorda mashinaning ortiqcha ishlashi uchun ortiqcha yuk himoyasi mavjud.
Past baricenter va tayyor mahsulotlarning balandligi, shuningdek, barqaror ishlash oson ishlash va qulay ko'rishni ta'minlaydi. Past baricenter va tayyor mahsulotlarning balandligi, shuningdek, barqaror ishlash oson ishlash va qulay ko'rishni ta'minlaydi.
Sürgülü eshiklarning signal funktsiyasi mavjud. Sürgülü eshiklarning signal funktsiyasi mavjud.
Mog'orni tez o'zgartirish moslamasi mavjud bo'lib, u qolipni almashtirish vaqtini juda qisqartiradi. Mog'orni tez o'zgartirish moslamasi mavjud bo'lib, u qolipni almashtirish vaqtini juda qisqartiradi.
